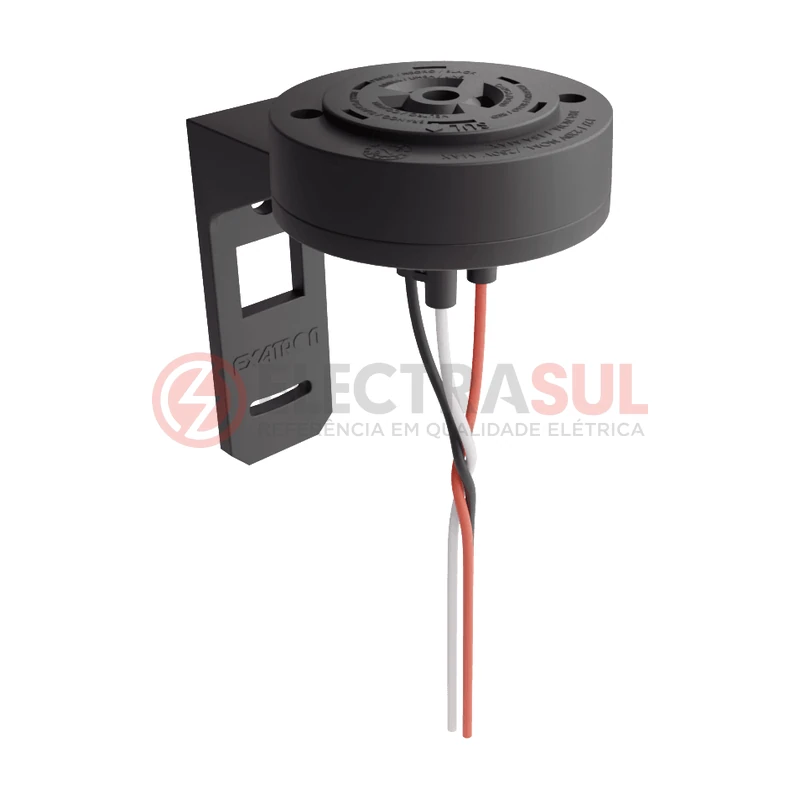

Tomada Giratória Baixa para Relé Fotoelétrico com Suporte Plástico

A tomada giratória baixa para relé fotoelétrico reúne suporte plástico e ajuste em 360° para orientar o sensor na posição mais adequada à instalação. Seu conjunto compacto é voltado a sistemas de iluminação automática e utiliza ligação de três condutores para alimentar o relé e comandar a carga.

Especificações técnicas

• Tensão: 100 a 240 V AC, 50/60 Hz
• Corrente nominal: 10 A
• Ligação: 3 fios — fase (preto), neutro ou segunda fase (branco) e carga (vermelho)
• Condutores: seção de 1,0 mm², comprimento de 15 cm e decape de 25 mm
• Materiais: alça de poliamida (nylon) reforçada com fibra de vidro, tomada e soquete de polipropileno, terminais de latão estanhado
• Ajuste: rotação de 360°
• Esforço vertical suportado: 50 N (aprox. 5 kg)
• Corrente de ensaio dielétrico: rigidez superior a 2.500 V
• Proteção: IP33/IP65 com relé fotoelétrico e vedação compatíveis
• Norma e garantia: compatibilidade NBR 5123; garantia de 1 ano

Para que serve

A tomada cria o ponto de conexão entre o relé fotoelétrico e a luminária. O sensor monitora a luz ambiente e controla o circuito de iluminação. A rotação facilita direcionar o relé para uma leitura apropriada, enquanto o suporte mantém o conjunto preso ao local de instalação.

Benefícios da versão baixa

O perfil compacto pode atender locais que pedem uma montagem mais discreta. A rotação em 360° permite ajustar a orientação sem reposicionar o suporte. A marcação permanente auxilia na identificação do encaixe do relé e dos terminais, e os três fios com cores distintas tornam a conexão mais clara para o profissional.

Compatibilidade e aplicações

Indicada para luminárias e pontos de luz que utilizem relé compatível com NBR 5123. Confirme o padrão mecânico, a tensão da rede e a bitola dos condutores antes da compra. O grau de proteção depende da gaxeta do relé e da montagem. A disponibilidade desta versão é sob consulta.

Instalação e cuidados

• Desligue a alimentação elétrica antes de qualquer conexão.
• Respeite o esquema de fase, neutro/segunda fase e carga identificado na tomada.
• Verifique se os fios de 1,0 mm² atendem ao projeto e às condições da carga.
• Oriente o sensor para evitar incidência direta da luz da luminária comandada.
• Confira o aperto do suporte, a integridade dos cabos e o estado da vedação em inspeções periódicas.

Ao escolher uma base para relé fotoelétrico, valide encaixe, tensão, condutores e proteção exigida no local. Consulte a Electrasul Atacadista para cotação e confirmação de disponibilidade antes de programar a instalação.
