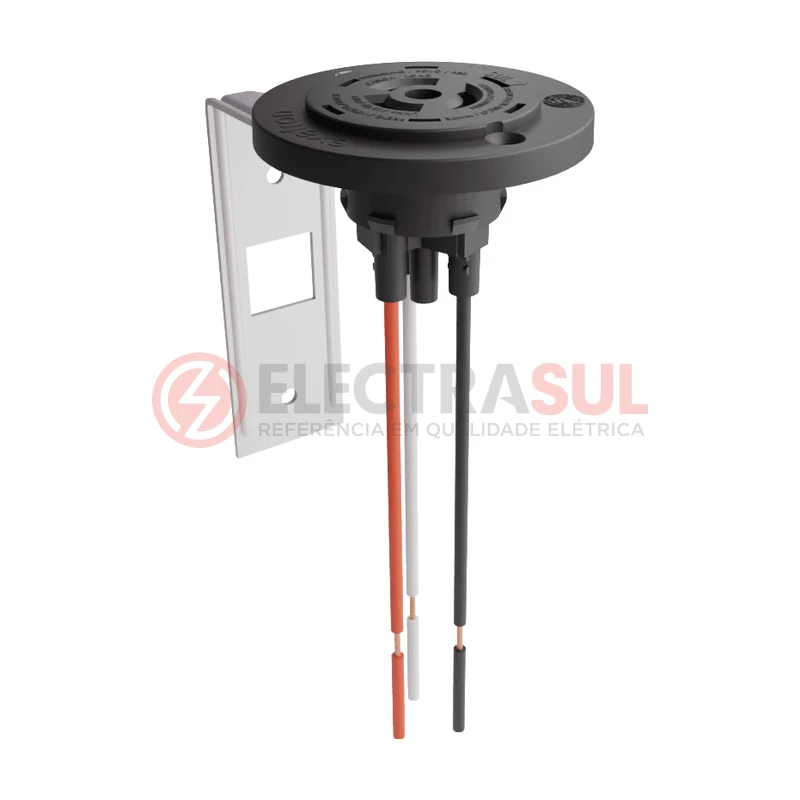

Tomada Fixa para Relé Fotoelétrico com Suporte Metálico

A tomada fixa para relé fotoelétrico permite instalar o sensor de iluminação em poste ou parede com suporte metálico. Esta versão utiliza corpo de polipropileno e conexão de três fios, oferecendo um ponto dedicado para comandar luminárias conforme a luminosidade ambiente.

Especificações técnicas

• Tensão de operação: até 250 V AC, 50/60 Hz, bivolt
• Corrente nominal: 10 A
• Ligação: três fios — fase (preto), neutro ou segunda fase (branco) e carga (vermelho)
• Condutores: seção de 1,0 mm² e comprimento de 15 cm
• Materiais: alça de aço 1020 zincada; tomada e soquete de polipropileno; terminais de latão estanhado
• Compatibilidade: relés de diferentes fabricantes dentro do padrão correspondente
• Rigidez dielétrica: superior a 2.500 V
• Proteção: IP33/IP65 quando usada com relé e gaxeta adequados
• Norma e garantia: NBR 5123; garantia mínima de 1 ano

Para que serve

A tomada fixa faz a interface entre a rede elétrica, o relé fotoelétrico e a luminária. O relé detecta a claridade do ambiente e aciona a carga ligada à saída. O suporte metálico permite prender a unidade a uma estrutura compatível e manter o sensor em posição de leitura.

Aplicações e benefícios

Indicada para iluminação automática em áreas externas, acessos, pátios e fachadas que necessitem de comando por luminosidade. A estrutura zincada oferece uma alça de fixação dedicada, enquanto a identificação permanente dos terminais facilita conferir o sentido de encaixe e o esquema de ligação. O polipropileno compõe o corpo da tomada e do soquete desta versão.

Compatibilidade e proteção

Confirme o encaixe mecânico e a compatibilidade elétrica entre relé, tomada e circuito. A indicação IP33/IP65 depende da gaxeta do relé e da montagem correta. O grau de proteção exigido pode variar conforme exposição à chuva, poeira e posição de instalação. Este item aparece na referência como disponível sob consulta, portanto confirme prazo e disponibilidade antes de programar a obra.

Instalação e cuidados

• Desenergize o circuito antes da instalação.
• Confira a tensão e conecte fase, neutro/segunda fase e carga segundo a marcação.
• Fixe o suporte em poste ou parede com ferragem apropriada ao local.
• Verifique o encaixe do relé e a condição da gaxeta de vedação.
• Durante a manutenção, inspecione o corpo, os fios e os terminais em busca de desgaste ou folga.

Antes de especificar uma base fixa para relé fotoelétrico, valide o padrão do sensor, a tensão do circuito, a bitola dos fios e a proteção do ambiente. Consulte a Electrasul Atacadista para confirmar disponibilidade e cotar materiais elétricos para seu projeto.
