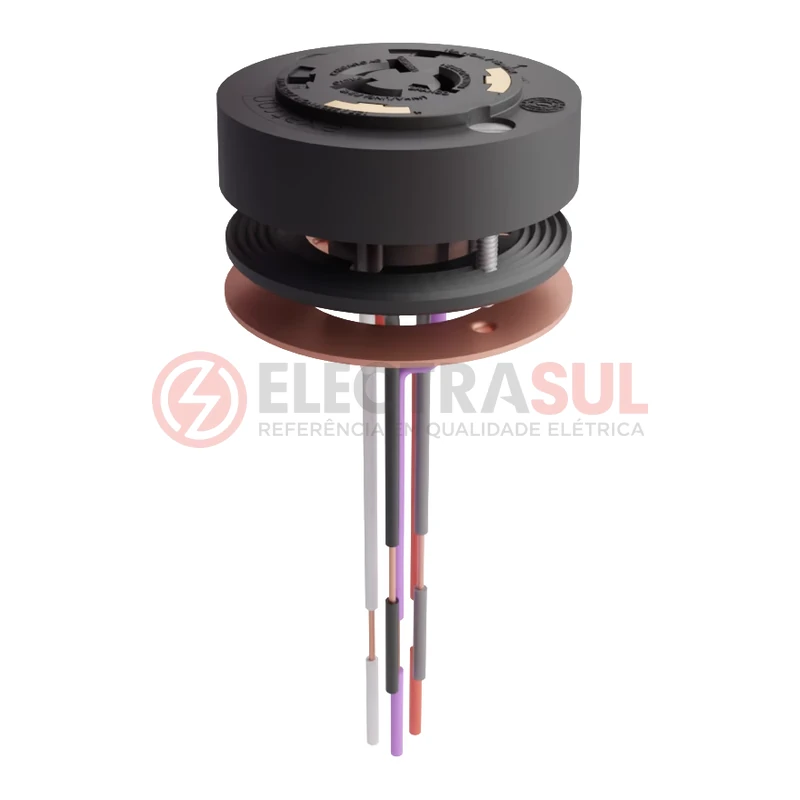

Soquete de embutir bivolt com 5 fios para relé fotoelétrico, com suporte a dimerização, giro de 180° e corpo resistente. Para automatizar a iluminação de luminárias.
Soquete para relé fotoelétrico 5 fios: base de embutir bivolt para conectar o relé à luminária e automatizar o acionamento da iluminação. A ligação também atende sistemas compatíveis com dimerização.
Esta base para relé fotoelétrico é instalada embutida em luminárias e pode ser usada com relés compatíveis de diferentes fabricantes, com ou sem dimerização. O arranjo de cinco condutores reúne fase, neutro ou segunda fase, carga e os fios de controle do dimmer, conforme o diagrama do relé instalado.
Antes da montagem, confirme a tensão do circuito, o esquema de ligação e a compatibilidade do relé. Fixe o soquete à luminária usando a furação prevista, conecte os condutores conforme as identificações e ajuste a orientação do relé com o giro de 180°. Desligue a alimentação durante a instalação e conte com profissional qualificado para executar a ligação.
O grau IP44/IP65 informado depende da combinação com relé fotoelétrico adequado e da vedação correta entre os componentes. Verifique as condições do projeto e a gaxeta do relé antes de especificar a proteção necessária para áreas externas.
Ao trabalhar com relé fotoelétrico, a luminária pode ligar e desligar conforme a luminosidade do ambiente. Em instalações compatíveis, os condutores de controle permitem integrar dimerização, ajudando o projeto de iluminação a atender seus requisitos de operação.
Compare a quantidade e a função dos fios com o diagrama de ligação do seu relé e confirme se a instalação exige dimerização. Para conferir a aplicação ou montar uma cotação de materiais elétricos, fale com a equipe da Electrasul Atacadista.
A Electrasul Atacadista atende eletricistas, instaladores, empreiteiras e revendas com cotação por volume e orientação para a seleção dos componentes. Peça uma cotação para este soquete e para os demais itens do seu projeto de iluminação.
O esquema de referência distribui os fios entre fase, neutro ou segunda fase, carga e os dois condutores de controle do dimmer. As cores informadas para a ligação são preto para fase 1, branco para neutro ou fase 2, vermelho para carga, violeta para positivo do dimmer e cinza para negativo ou referência. Os condutores principais têm seção de 1,5 mm²; os fios de dimerização têm 1,0 mm². O comprimento informado para os fios é de 30 cm. Compare sempre essas funções com o diagrama do relé e da instalação antes de conectar.
A configuração de cinco fios é indicada quando a luminária e o relé usam essa disposição de alimentação, carga e controle. Se o projeto utilizar terminais auxiliares ou exigir outra combinação, confirme o número de condutores e a compatibilidade antes de comprar. A possibilidade de giro de 180° permite orientar o relé conforme a montagem, mas não substitui a conferência da furação e do espaço disponível na luminária.
Desligue o circuito e confirme a ausência de tensão antes de iniciar a montagem. Fixe a base com os parafusos previstos, mantenha os condutores organizados e conecte cada terminal conforme as marcações. Evite emendas improvisadas, esforços mecânicos na saída dos fios e contato com partes cortantes. Quando a instalação exigir adaptações, consulte um profissional qualificado e siga as normas aplicáveis ao local.
O grau IP44/IP65 informado é obtido com relé fotoelétrico e vedação compatíveis. O resultado depende do encaixe do relé, do estado da gaxeta e da montagem final na luminária. Para pontos sujeitos a chuva, poeira ou lavagem, confirme o nível requerido pelo projeto e verifique periodicamente o estado da vedação.
Com relé fotoelétrico, a luminária responde à luminosidade do ambiente e pode automatizar o acionamento diário. Em conjunto com relé e equipamento de iluminação compatíveis, a conexão de dimmer permite controlar a intensidade conforme a necessidade do projeto. A base facilita a integração do relé na luminária sem exigir que o componente de controle fique exposto fora do conjunto.
Antes do pedido, confirme tensão, corrente da carga, quantidade de fios e necessidade de dimerização. A equipe da Electrasul Atacadista pode ajudar a revisar a aplicação e preparar uma cotação por volume para os demais materiais elétricos da obra.
