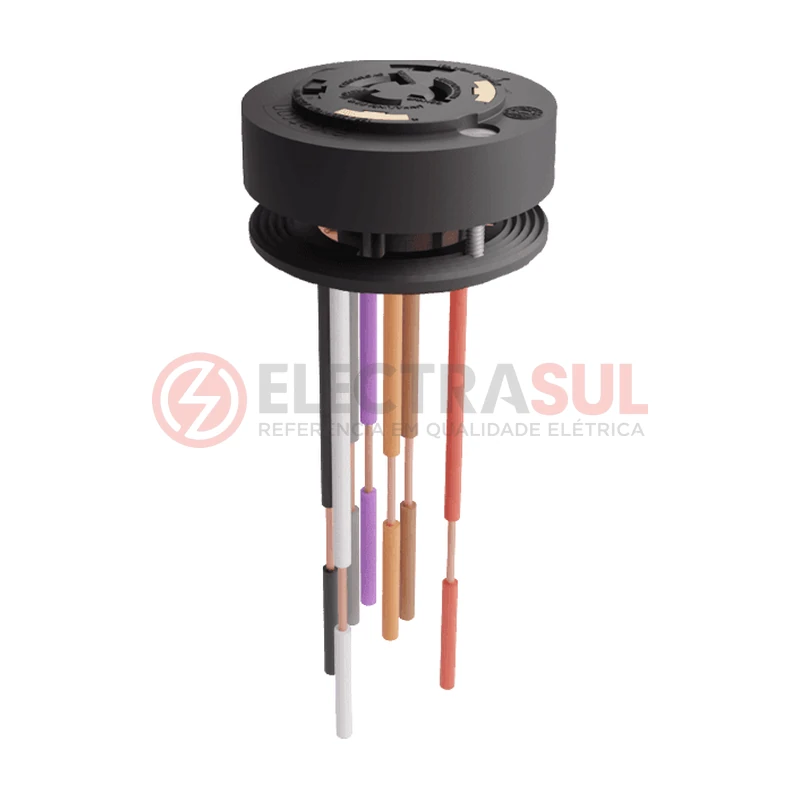

Soquete de Embutir para Relé Fotoelétrico 7 Fios IP67

O soquete para relé fotoelétrico 7 fios IP67 atende instalações de iluminação que precisam de contatos para alimentação, carga, dimerização e funções auxiliares. A construção para embutir permite integrar o relé à luminária, e os terminais são identificados para facilitar a ligação e a manutenção.

Especificações técnicas

• Tensão de alimentação: 100 a 250 V, 50/60 Hz, bivolt automático
• Ligação: 7 condutores — fase (preto), neutro/fase (branco), carga (vermelho), dimmer (violeta e cinza) e auxiliares (laranja e marrom)
• Condutores principais: 1,5 mm², 20 cm
• Condutores de dimerização e auxiliares: 1,0 mm², 20 cm
• Materiais: corpo de nylon reforçado com fibra de vidro, contatos de latão estanhado e terminais auxiliares banhados a ouro
• Corrente nominal: 10 A; máxima de 15 A
• Rigidez dielétrica: superior a 2.500 V
• Proteção: IP67
• Dimensões: 41,20 mm × Ø66,12 mm
• Temperatura de operação: −40 °C a 80 °C; resistência a UV
• Normas e garantia: NBR 5123 e ANSI C136.41; 1 ano

Função dos sete condutores

Três fios realizam a alimentação e o comando da carga. Dois condutores dedicados fazem a interface de dimerização, e outros dois atendem contatos auxiliares do sistema. Esse arranjo amplia as possibilidades de integração com relés que oferecem controle de intensidade ou saídas adicionais. Use o diagrama do relé e do projeto para confirmar cada conexão.

Aplicações e compatibilidade

Indicado para luminárias e sistemas de iluminação que exijam relé com interface de sete vias e proteção contra entrada de água e poeira. A tomada é intercambiável com relés compatíveis, com ou sem dimerização, desde que o padrão de encaixe e o esquema elétrico correspondam. Confira dimensões, tensão e necessidade dos terminais auxiliares antes de comprar.

Instalação e cuidados

• Desenergize o circuito e confira o diagrama de ligação antes de iniciar.
• Identifique cada fio pela função e pela marcação do terminal; não improvise conexões.
• Verifique compatibilidade do relé, da luminária e das funções de dimerização.
• Garanta o assentamento e a vedação do conjunto para manter a proteção IP67.
• Inspecione corpo, contatos e condutores quanto a danos antes da instalação.
• Os comprimentos podem ser especificados sob consulta; confirme a configuração disponível.

O grau de proteção e o desempenho dependem do encaixe, da vedação e da montagem final. Para especificar um soquete para relé de sete fios, confirme o padrão de conexão e as funções requeridas pelo sistema de iluminação. A Electrasul Atacadista atende projetos, manutenção e revenda de materiais elétricos.
