Saída Lateral para Perfilado em Eletrocalha

Informações Técnicas

A saída lateral para perfilado em eletrocalha é o acessório usado para fazer a transição entre uma eletrocalha e um perfilado, pela lateral. Ela é aplicada em instalações elétricas comerciais e industriais que combinam os dois sistemas de condução.

Especificações técnicas

• Tipo: acessório de eletrocalha
• Configuração: confirmar conforme a eletrocalha utilizada
• Formato: saída lateral para perfilado
• Aplicação: sistemas de eletrocalhas
• Ambiente de uso: instalações elétricas comerciais e industriais
• Dimensões disponíveis: veja a seção Medidas e dimensões e confirme as combinações no momento da cotação
• Acabamento: usuais pré-zincado e galvanizado a fogo; confirmar conforme disponibilidade e especificação do projeto

Medidas e dimensões

As medidas abaixo são as usuais do mercado de eletrocalhas, com base em catálogos técnicos de fabricantes do segmento. Elas servem de referência para o projeto, e as combinações disponíveis, a espessura da chapa e o acabamento devem ser confirmados no momento da cotação.

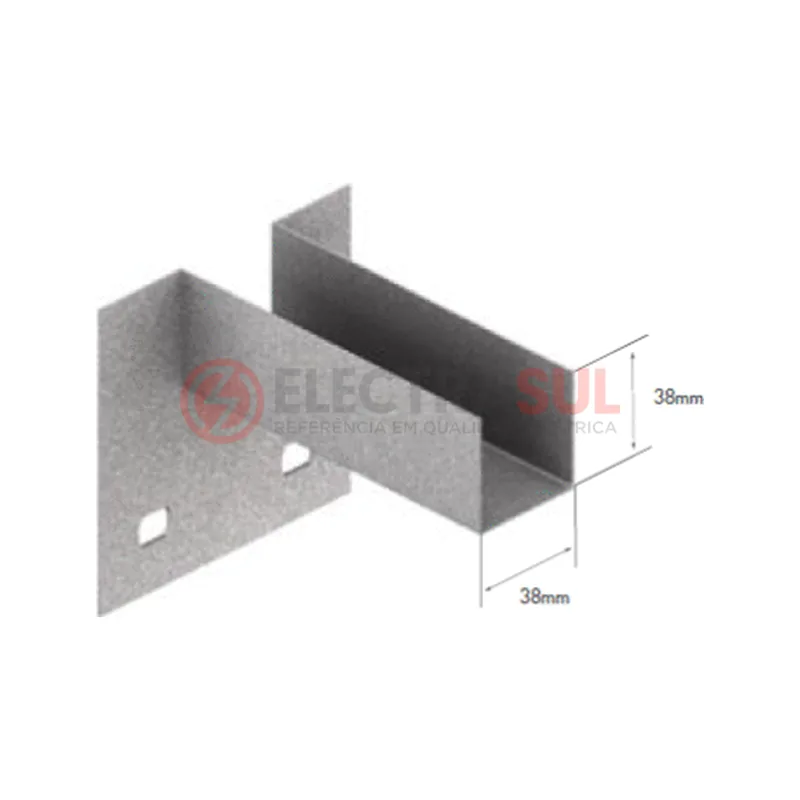

• Perfilado: seção de 38 mm x 38 mm, conforme indicado no desenho do modelo
• Eletrocalha: largura usual de 50 mm a 800 mm e altura usual de 50 mm a 200 mm
• Espessura da chapa: usuais #22, #20, #18, #16 e #14 (de 0,80 mm a 1,95 mm)
• Acabamentos usuais: pré-zincado e galvanizado a fogo, e conforme o fabricante também galvanizado eletrolítico, pintado, aço inox e alumínio

Para que serve: saída lateral para perfilado em eletrocalha

A saída permite que cabos deixem a eletrocalha pela lateral e sigam por um perfilado, contribuindo para a derivação e para a organização dos cabos entre os dois sistemas.

Importância da configuração do produto

A posição lateral define de que lado da eletrocalha ocorre a transição, e o perfilado utilizado deve ser compatível com a peça. Ambos devem ser confirmados no projeto.

Instalação e cuidados

• Confirme a largura e a altura exigidas pelo projeto.
• Verifique a compatibilidade com a eletrocalha utilizada.
• Use elementos de fixação apropriados e respeite a capacidade de ocupação da eletrocalha.
• Evite rebarbas ou pontas que possam danificar a isolação dos cabos.
• Proteja as bordas da abertura para que não danifiquem a isolação dos cabos.
• Instale conforme o projeto elétrico, com execução por profissional qualificado.

Onde é usado

Galpões industriais, oficinas, centros logísticos e edifícios comerciais, onde cabos da eletrocalha seguem por perfilado até equipamentos ou pontos de utilização.

Função no sistema de eletrocalhas

A saída liga a eletrocalha ao perfilado, criando um ponto de derivação protegido e evitando improvisos de furação ou corte. Veja outras peças em Eletrocalhas e Acessórios e na linha de Acessórios para Eletrocalha.

Compatibilidade com outros componentes

As dimensões do perfilado e da eletrocalha devem ser compatíveis com a saída. Confirme também a fixação e o acabamento adotados.

Manutenção e inspeção periódica

Verifique a fixação da saída e a ligação ao perfilado, observe bordas cortantes, procure deformações, avalie corrosão quando aplicável e substitua peças danificadas.

Cuidados na compra

Antes de solicitar a cotação, confirme: dimensões do perfilado; dimensões da eletrocalha; posição lateral da saída; tipo de acabamento; compatibilidade entre os componentes; quantidade necessária; condições do ambiente de instalação.
