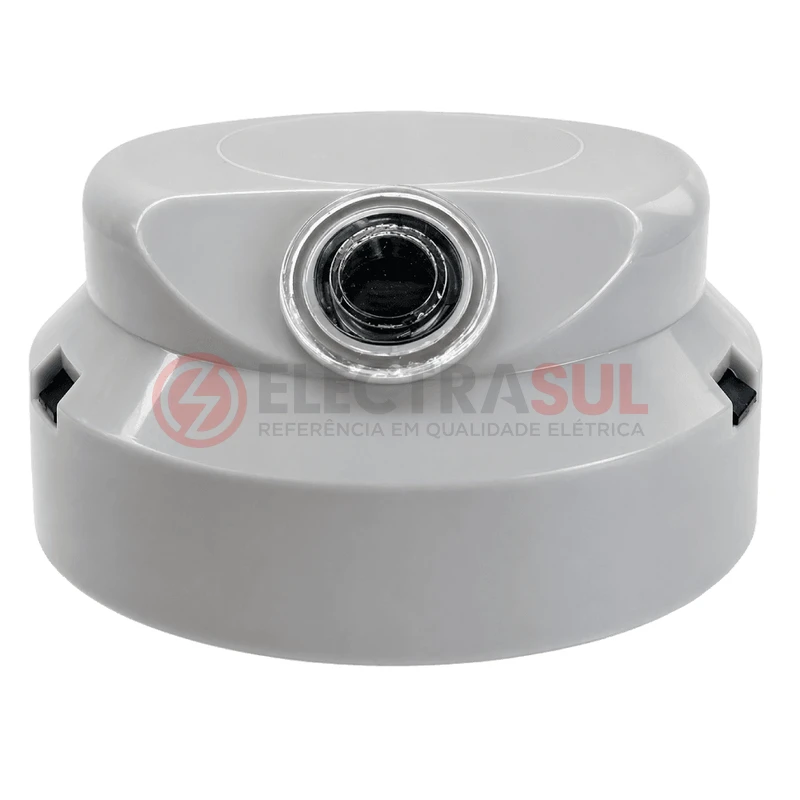

Este relé fotoelétrico térmico se encaixa diretamente na tomada padrão NEMA da luminária, utilizando acionamento por retardo térmico para o controle automático de pontos luminosos e outras cargas. Mantém acesas as luminárias na ausência de luz natural e é insensível a variações bruscas de luminosidade.
Especificações técnicas
- Tensão: 127V~ (monovoltagem)
- Frequência de operação: 50/60 Hz
- Consumo: menor que 1,5W
- Luminosidade para ligar: menor que 20 Lux
- Luminosidade para desligar: menor que 80 Lux, respeitando a relação de histerese (1 a 4 vezes)
- Estado inicial dos contatos: normalmente fechado (NF)
- Modo de falha: Falha ligado (FL) – em caso de falha, a carga permanece ligada
- Modo de operação: liga à noite e desliga durante o dia
- Classificação de retardo: AL (acionamento lento, retardo de 1 a 5 minutos)
- Tensão de surto: 4000V / 2000A
- Sensor fotocélula de sulfeto de cádmio (LDR)
- Material: copo e base em resina polipropileno (PP) com proteção UV, gaxeta em PVC, pinos em latão estanhado
- Design moderno com fechamento sem parafusos, perfil slim
- Grau de proteção: IP55
- Garantia: 1 ano
- Dimensões: Ø76 x 49 mm
- Potência de comando: 1000W resistiva / 1200VA indutiva / 500VA corrigida; LED – 300W (FP≥0,9) ou 200W (FP<0,9)
Para que serve
Este relé fotoelétrico térmico encaixa-se diretamente na tomada padrão NEMA, acionando a carga por um sistema de retardo térmico: ao escurecer, aguarda de 1 a 5 minutos antes de ligar a lâmpada, evitando acionamentos indevidos por sombras passageiras. Na falta de luz natural, mantém a lâmpada acesa (contato normalmente fechado).
Aplicações
- Luminárias com tomada padrão NEMA
- Iluminação residencial, comercial e de áreas externas em geral
- Aplicações em rede monovoltagem 127V
Como escolher
- Confirme a tensão da rede local: este modelo é monovoltagem 127V (há versão equivalente em 220V)
- Verifique se a luminária possui tomada padrão NEMA
- Avalie a corrente e o tipo de carga a ser comandada
Instalação e cuidados
Encaixe o relé fotoelétrico térmico na tomada padrão NBR5123 da luminária. A instalação deve ser realizada por profissional qualificado, com a rede elétrica desligada.
