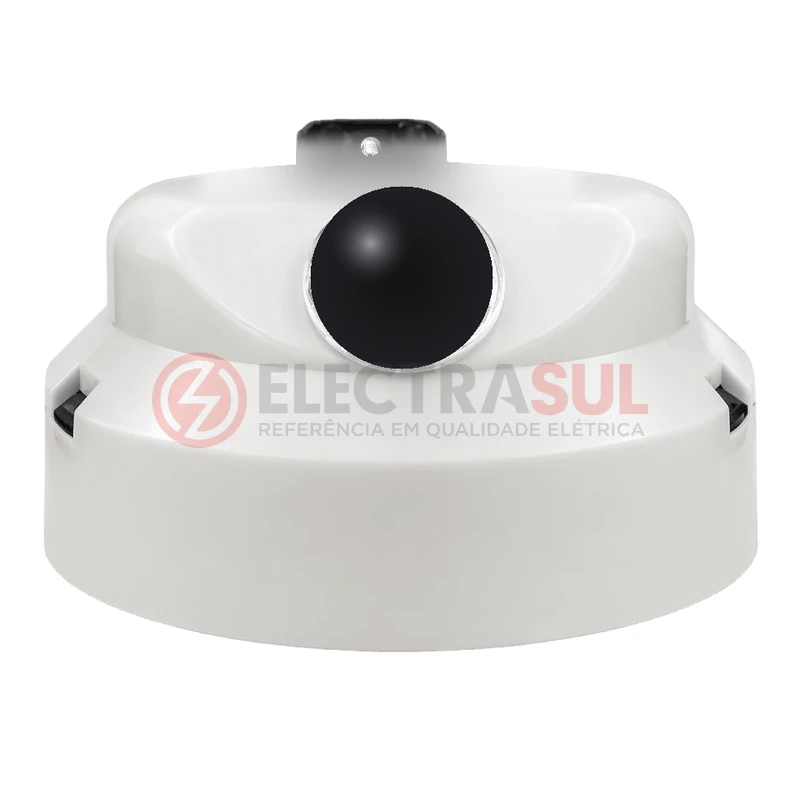

Este relé fotocontrolador térmico com haste de fixação incorporada utiliza um sistema de acionamento térmico para o controle automático de pontos luminosos e outras cargas, garantindo instalação rápida e descomplicada. Mantém as luminárias acesas na ausência de luz natural e é resistente a variações bruscas de luminosidade.
Especificações técnicas
- Tensão: 127V~ (monovoltagem)
- Frequência de operação: 50/60 Hz
- Consumo: menor que 1,5W
- Luminosidade para ligar: menor que 20 Lux
- Luminosidade para desligar: menor que 80 Lux, respeitando a relação de histerese (1 a 4 vezes)
- Estado inicial dos contatos: normalmente fechado (NF)
- Modo de falha: Falha ligado (FL) – em caso de falha, a carga permanece ligada
- Modo de operação: liga à noite e desliga durante o dia
- Classificação de retardo: AL (acionamento lento, retardo térmico de 1 a 5 minutos)
- Tensão de surto: 4000V / 2000A
- Material: resina polipropileno (PP) com proteção UV
- Grau de proteção: IP55
- Garantia: 1 ano
- Dimensões: Ø87,3 x 47,6 mm (relé + haste)
- Corrente nominal: 5A
- Haste incorporada, com ajuste de giro de 360°
- Ligação em 4 fios (2 de alimentação e 2 de saída para carga)
- Cor: cinza
- Potência de comando: 1000W resistiva / 1200VA indutiva / 200VA corrigida; LED – 200W (FP≥0,9) ou 150W (FP<0,9)
Para que serve
Este relé fotocontrolador é instalado com sua própria haste de fixação, sem depender de tomada padrão NEMA, acionando a carga por retardo térmico: ao escurecer, aguarda de 1 a 5 minutos antes de ligar a lâmpada, evitando acionamentos indevidos por sombras passageiras. Compatível com qualquer tipo de lâmpada.
Aplicações
- Iluminação pública, jardins, estacionamentos e fachadas de edifícios
- Luminárias e postes sem tomada padrão NEMA
- Ambientes que necessitam de controle automático simplificado da iluminação
Como escolher
- Confirme a tensão da rede local: este modelo é monovoltagem 127V
- Verifique se a luminária permite fixação por haste e ligação em 4 fios
- Avalie a corrente nominal (5A) frente à carga a ser comandada
Instalação e cuidados
Conecte o relé na rede elétrica e observe que a lâmpada permanecerá acesa, pois o contato é normalmente fechado (NF). Aguarde o tempo de retardo de 1 a 5 minutos, que depende da luminosidade do ambiente, e a lâmpada desligará, indicando funcionamento correto. Desligue a rede elétrica antes de iniciar a instalação.
