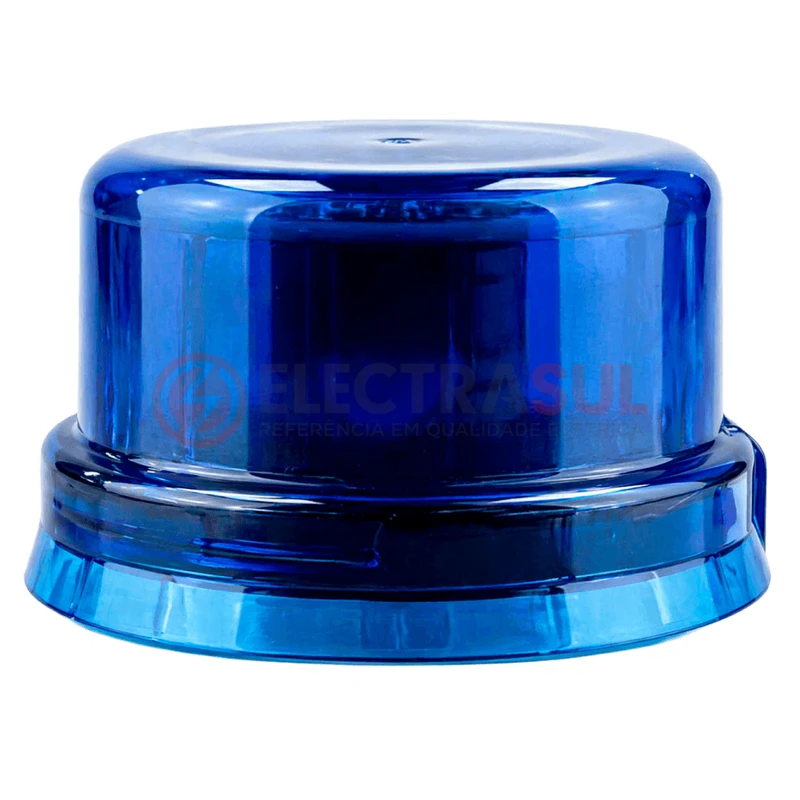

Este relé fotocontrolador instantâneo magnético (modo de falha FL) foi desenvolvido para o acionamento automático de luminárias e outras cargas, ligando-as durante a noite e desligando-as automaticamente durante o dia. Utiliza um sistema de comutação mecânica magnética assistida eletricamente, com conjunto de contato do tipo bobina-martelo-núcleo ferromagnético, o que confere robustez e vida útil mais longa ao produto. O sensor fotoelétrico é encapsulado em resina blindada para alta durabilidade.
Especificações técnicas
- Tensão de operação: 105 a 305V (bivolt automático)
- Frequência de operação: 60 Hz (50 Hz sob consulta)
- Consumo próprio: menor que 0,8W
- Luminosidade para ligar: entre 5 e 15 Lux
- Luminosidade para desligar: menor que 30 Lux, respeitando relação de histerese entre 1,5 e 3,0 vezes conforme NBR5123
- Estado inicial dos contatos: normalmente fechado (NF)
- Modo de falha: Falha ligado (FL) – em caso de falha, a carga permanece ligada, garantindo iluminação contínua
- Modo de operação: liga à noite e desliga durante o dia
- Tempo de acionamento: instantâneo (classificação AI)
- Proteção contra surto: até 10.000V (1,2×50µs)
- Rigidez dielétrica: igual ou superior a 2.500V @1 minuto, 60Hz
- Filtro de iluminância: 1 segundo para ligar ou desligar, evitando acionamentos indevidos por variações bruscas de luz
- Material: copo em policarbonato (PC) com aditivo anti-UV, base em polipropileno (PP) aditivado, terminais em latão com banho de estanho, gaxeta de vedação em borracha
- Grau de proteção: IP65
- Dimensões: Ø76 x 54,8 mm
- Padrão de referência: NBR5123
- Ciclos de operação: mínimo de 5.000 ciclos conforme NBR5123
- Temperatura de armazenamento: -30°C a +60°C
- Temperatura de operação: -10°C a +50°C
- Garantia: 5 anos
Para que serve
O relé fotocontrolador instantâneo é instalado entre a rede elétrica e a luminária, substituindo o acionamento manual por um sensor de luminosidade (fotocélula). Ao escurecer, o sensor detecta a queda de luz natural e aciona automaticamente a carga; ao amanhecer, desliga a carga novamente. Na versão FL (falha ligado), caso o relé apresente alguma falha de funcionamento, a carga permanece ligada, priorizando a continuidade da iluminação.
Aplicações
- Iluminação pública e viária, onde a continuidade da luz é prioridade de segurança
- Iluminação de áreas externas, pátios e estacionamentos
- Postes e luminárias decorativas
- Comércios, condomínios e áreas comuns
- Qualquer instalação que exija acionamento automático por luminosidade com prioridade à iluminação em caso de falha
Como escolher
- Verifique a tensão de alimentação disponível no ponto de instalação (este modelo opera em 105 a 305V, bivolt automático)
- Avalie a corrente e o tipo de carga a ser comandada
- Defina o modo de falha desejado: este modelo é FL (falha ligado), recomendado para locais onde a ausência de luz representa risco; para aplicações onde o desligamento em caso de falha é preferível, avalie a versão FD (falha desligado)
- Confirme o padrão de encaixe da tomada/base disponível na luminária (padrão NEMA / NBR5123)
Instalação e cuidados
Encaixe o relé na tomada padrão NEMA (NBR5123) da luminária, nas posições correspondentes, e gire no sentido horário até travar completamente. A instalação deve ser realizada por profissional qualificado, com a rede elétrica desligada. Posicione o relé de forma que o sensor fique exposto à luz natural do ambiente, sem interferência de outras fontes de luz artificial próximas, para garantir o funcionamento correto do acionamento automático.
