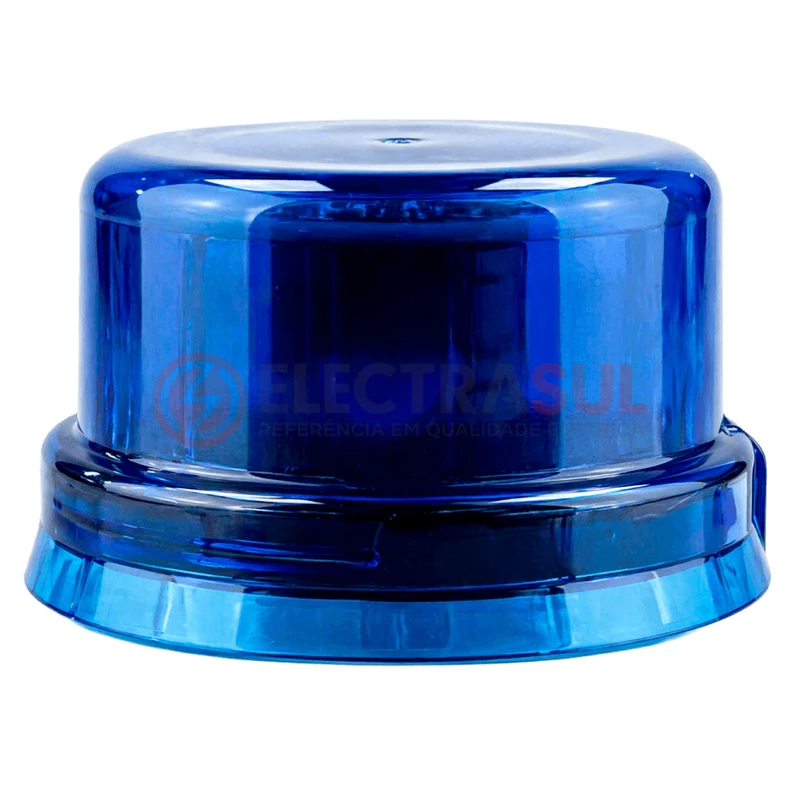

Relé Fotocontrolador Instantâneo Magnético FD (Falha Desligado) Bivolt

Este relé fotocontrolador instantâneo magnético (modo de falha FD) foi desenvolvido para o acionamento automático de luminárias e outras cargas, ligando-as durante a noite e desligando-as automaticamente durante o dia. Utiliza um sistema de comutação por relé magnético que garante alta confiabilidade, aliado a um circuito eletrônico de controle que elimina o efeito de oscilação (pisca-pisca) durante as transições de luminosidade no amanhecer e entardecer.

Especificações técnicas

• Tensão de operação: 105 a 305V (bivolt automático)
• Frequência de operação: 50 ou 60 Hz
• Consumo próprio: menor que 1W
• Ciclos de operação: 20.000 ciclos (liga/desliga)
• Luminosidade para ligar: entre 5 e 15 Lux
• Luminosidade para desligar: menor que 30 Lux
• Modo de falha: Falha desligado (FD) – em caso de falha, a carga permanece desligada
• Modo de operação: liga à noite e desliga durante o dia
• Tempo de acionamento: instantâneo, inferior a 1 segundo para ligar e para desligar
• Proteção contra surto: varistor 10kV (1,2×50μs) / 4,5kA
• Material: base em polipropileno (PP), copo em policarbonato (PC), gaxeta em PVC
• Grau de proteção: IP65
• Dimensões: Ø76 x 54,8 mm
• Capacidade de carga: suporta cargas de até 30A a 120V~ através de comutador eletromecânico (relé)
• Corrente de inrush suportada: 40 a 100A
• Temperatura de operação: -10°C a 70°C
• Resistência à umidade: 99% de umidade relativa a 50°C
• Garantia: 5 anos

Para que serve

O relé fotocontrolador instantâneo é instalado entre a rede elétrica e a luminária, substituindo o acionamento manual por um sensor de luminosidade (fotocélula). Ao escurecer, o sensor detecta a queda de luz natural e aciona automaticamente a carga; ao amanhecer, desliga a carga novamente. Na versão FD (falha desligado), caso o relé apresente alguma falha de funcionamento, a carga permanece desligada, evitando acionamento indevido.

Aplicações

• Iluminação pública e viária
• Iluminação de áreas externas, pátios e estacionamentos
• Postes e luminárias decorativas
• Comércios, condomínios e áreas comuns
• Qualquer instalação que exija acionamento automático por luminosidade

Como escolher

• Verifique a tensão de alimentação disponível no ponto de instalação (este modelo opera em 105 a 305V, bivolt automático)
• Avalie a corrente e o tipo de carga a ser comandada (suporta até 30A a 120V~)
• Defina o modo de falha desejado: este modelo é FD (falha desligado); para instalações que exigem continuidade de iluminação em caso de falha, avalie a versão FL (falha ligado)
• Confirme o padrão de encaixe da tomada/base disponível na luminária (padrão NEMA / NBR5123)

Instalação e cuidados

Encaixe o relé na tomada padrão NEMA (NBR5123) da luminária, nas posições correspondentes, e gire no sentido horário até travar completamente. A instalação deve ser realizada por profissional qualificado, com a rede elétrica desligada. Posicione o relé de forma que o sensor fique exposto à luz natural do ambiente, sem interferência de outras fontes de luz artificial próximas, para garantir o funcionamento correto do acionamento automático.
