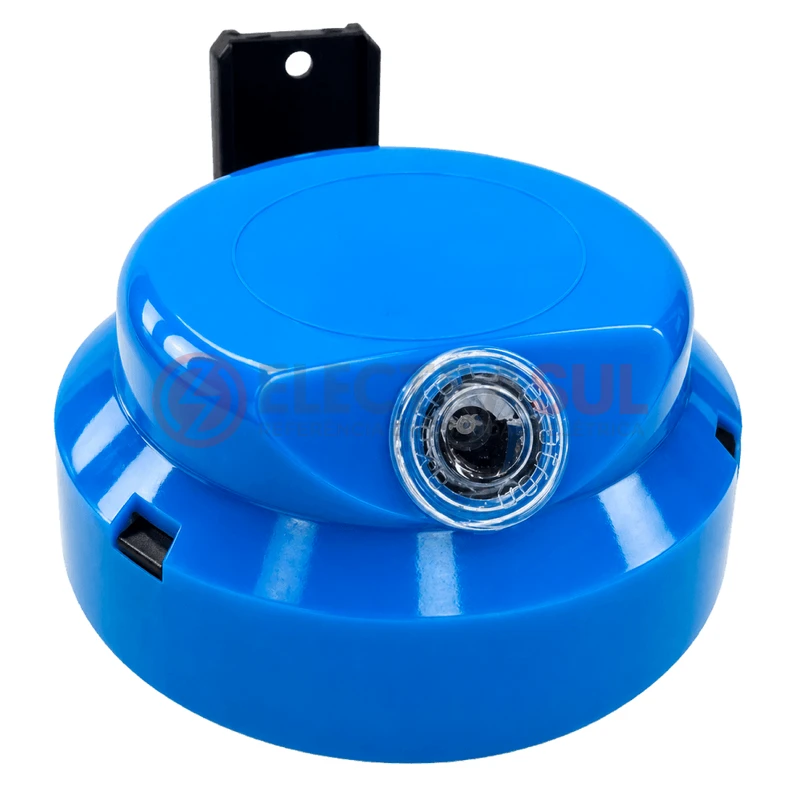

Este relé fotocontrolador eletrônico microcontrolado possui haste de fixação incorporada e ligação simplificada em 3 fios, facilitando a instalação em luminárias sem tomada padrão NEMA. Mantém acesas as luminárias na ausência de luz natural e é insensível a variações bruscas de luminosidade.
Especificações técnicas
- Tensão de operação: 105 a 305V (bivolt automático)
- Frequência de operação: 50/60 Hz
- Consumo próprio: menor que 1W
- Luminosidade para ligar: entre 5 e 15 Lux
- Luminosidade para desligar: menor que 30 Lux, com histerese entre 1,5 e 2,8 vezes
- Estado inicial dos contatos: normalmente aberto (NA)
- Modo de falha: Falha desligado (FD) – em caso de falha, a carga permanece desligada
- Modo de operação: liga à noite e desliga durante o dia
- Classificação de retardo: AR (acionamento rápido)
- Tecnologia: microcontrolada
- Proteção contra surto: @1,2×50µs: 4kV
- Material: corpo e copo em resina polipropileno (PP) com proteção UV, lente em policarbonato (PC)
- Grau de proteção: IP55
- Garantia: 1 ano
- Dimensões: Ø87,3 x 47,6 mm (com a haste)
- Haste de suporte incorporada ao relé, com ajuste de giro de 360°
- Ligação em 3 fios: fase (preto), carga (vermelho) e neutro (azul ou branco)
- Temperatura de operação: -5°C a 50°C
- Potência de comando: 220V – 1000W resistiva / 1800VA indutiva / 500VA corrigida; 127V – 1000W resistiva / 1200VA indutiva / 500VA corrigida; LED – 300W (FP≥0,9) ou 200W (FP<0,9)
Para que serve
Este relé fotocontrolador é instalado com sua haste própria, sem depender de uma tomada padrão NEMA na luminária, através de uma ligação simplificada em 3 fios. Substitui o acionamento manual por um sensor de luminosidade, ligando a carga ao anoitecer e desligando ao amanhecer.
Aplicações
- Luminárias e postes sem tomada padrão NEMA
- Iluminação pública e de áreas externas em geral
- Instalações que exigem ajuste de direcionamento do sensor em 360°
Como escolher
- Verifique se a luminária permite fixação por haste (sem tomada padrão NEMA)
- Confirme a disponibilidade dos 3 fios de ligação (fase, carga e neutro)
- Avalie a corrente e o tipo de carga a ser comandada
Instalação e cuidados
Conecte o relé à rede elétrica através dos 3 fios (fase, carga e neutro), com a lâmpada inicialmente apagada (contato normalmente aberto). Ajuste o giro da haste em até 360° para posicionar o sensor na direção da luz natural do dia, sem interferência de outras fontes de luz artificial. Desligue a rede elétrica antes de iniciar a instalação.
