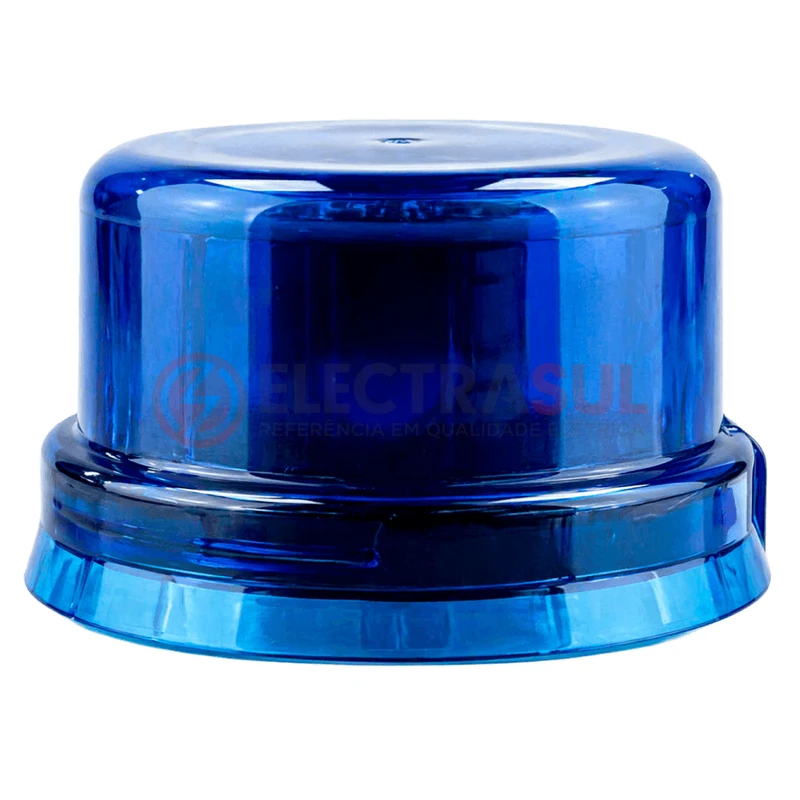

Este relé fotocontrolador eletrônico microcontrolado foi desenvolvido para o acionamento automático de luminárias e outras cargas, com tecnologia de acionamento rápido. Com alto grau de proteção IP67, oferece proteção completa contra poeira e imersão temporária em água.
Especificações técnicas
- Tensão de operação: 105 a 305V (bivolt automático)
- Frequência de operação: 50/60 Hz
- Consumo próprio: menor que 1W (ou 10VA capacitivo)
- Luminosidade para ligar: entre 5 e 15 Lux
- Luminosidade para desligar: até 30 Lux
- Estado inicial dos contatos: normalmente aberto (NA)
- Modo de falha: Falha desligado (FD) – em caso de falha, a carga permanece desligada
- Modo de operação: liga à noite e desliga durante o dia
- Classificação de retardo: AR (acionamento rápido)
- Proteção contra surto: @1,2×50µs: 10kV
- Material: copo em policarbonato (PC) com proteção anti-UV, base em resina copolímero polipropileno (PP), gaxeta em PVC, pinos/terminais em latão estanhado
- Grau de proteção: IP67
- Garantia: 5 anos
- Dimensões: Ø76 x 43,5 x 54,8 mm
- Padrão NBR5123
- Temperatura de operação: -5°C a 50°C
- Potência de comando: 220V – 1000W resistiva / 1800VA indutiva / 500VA corrigida (FP≥0,92); 127V – 1000W resistiva / 1200VA indutiva / 500VA corrigida (FP≥0,92)
Para que serve
O relé fotocontrolador eletrônico é instalado entre a rede elétrica e a luminária, substituindo o acionamento manual por um sensor de luminosidade. Na versão FD (falha desligado), caso o relé apresente alguma falha, a carga permanece desligada, evitando acionamento indevido.
Aplicações
- Iluminação pública e viária
- Iluminação de áreas externas, pátios e estacionamentos
- Postes e luminárias decorativas
- Comércios, condomínios e áreas comuns
Como escolher
- Defina o modo de falha desejado: este modelo é FD (falha desligado); para continuidade de iluminação em caso de falha, avalie a versão FL
- Avalie o grau de proteção necessário: este modelo é IP67; para aplicações menos exigentes, há a versão IP65
- Confirme o padrão de encaixe da tomada/base disponível na luminária (padrão NEMA / NBR5123)
Instalação e cuidados
Encaixe o relé na tomada padrão NEMA (NBR5123) da luminária, nas posições correspondentes, e gire no sentido horário até travar completamente. A instalação deve ser realizada por profissional qualificado, com a rede elétrica desligada. Posicione o relé de forma que o sensor fique exposto à luz natural do ambiente, sem interferência de outras fontes de luz artificial próximas.
