Informações técnicas

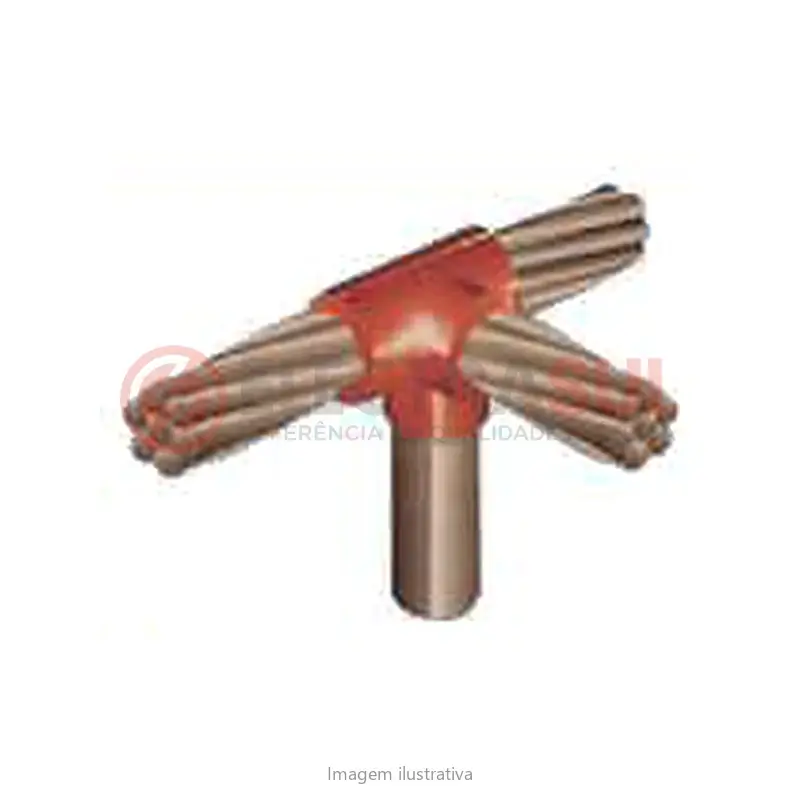

Esta configuração reúne em um único ponto de solda, sobre o topo de uma haste de aterramento, um cabo que segue contínuo e um segundo cabo de derivação. O molde posicionado na haste recebe o material de solda, que se funde e une os dois cabos e a haste dentro da cavidade.
Especificações técnicas
- Tipo: molde para solda exotérmica
- Configuração: cabo passante com derivação no topo da haste
- Elementos conectados: cabo contínuo, cabo de derivação e topo de haste de aterramento
- Aplicação: aterramento e SPDA
Para que serve
Serve para pontos da malha em que, além da passagem do condutor principal pela haste, o projeto prevê uma ramificação saindo do mesmo eletrodo. A ligação é feita em uma única solda, conforme a especificação do projeto.
Características e benefícios
- Conexão feita por fusão: o material de solda envolve os condutores, sem parafusos ou peças de aperto, o que dispensa reaperto
- Concentra a passagem do cabo, a derivação e a haste em um único ponto de conexão
- Usado em conjunto com o cartucho de solda e o alicate indicados para o molde
Como escolher
- Informe a bitola do cabo principal, a do cabo de derivação e o diâmetro e o formato da haste
- Confirme o ângulo entre o cabo principal e a derivação exigido pela instalação
- Confira o cartucho indicado para o molde e para a conexão, conforme o fabricante
- Verifique qual alicate é compatível com o formato e o tamanho do molde
- Siga a especificação do projeto de aterramento ou de SPDA; a escolha não substitui a análise do responsável técnico
Instalação e cuidados
A solda exotérmica envolve uma reação em alta temperatura e deve ser executada por profissional treinado, de acordo com o projeto elétrico e com as instruções do fabricante do molde e do cartucho.
- Use os equipamentos de proteção individual indicados pelo fabricante
- Mantenha molde, condutores e cartuchos secos: umidade na cavidade pode provocar projeção de material fundido
- Limpe e prepare os condutores conforme as instruções do fabricante antes de cada solda
- Após o resfriamento, inspecione visualmente a conexão antes de liberar o trecho
