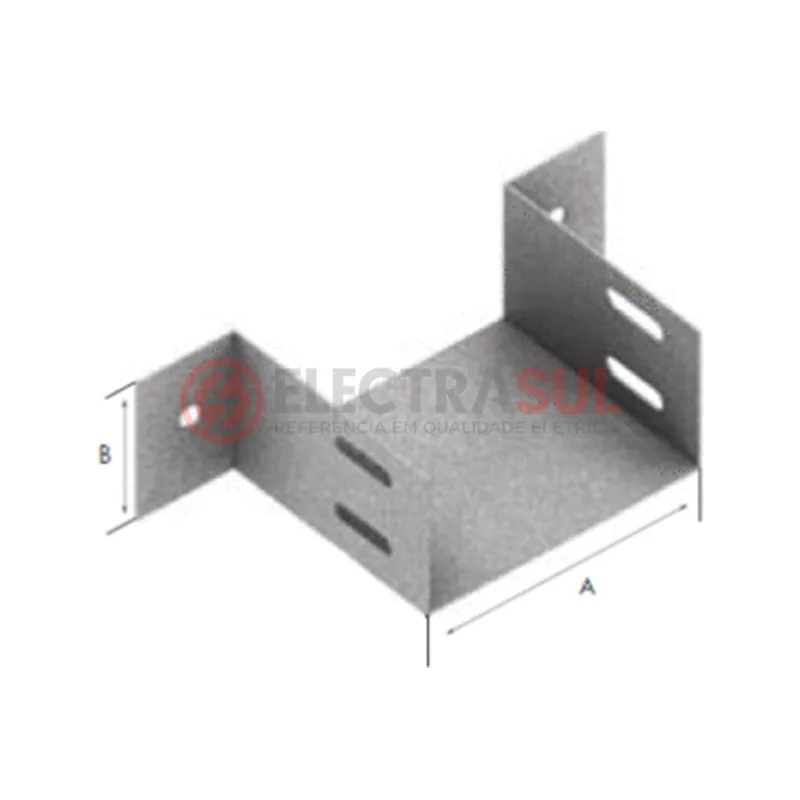

Flange para Ligação em Painel Lisa, para conectar a eletrocalha ao painel elétrico.
O flange para ligação de eletrocalha em painel, na versão lisa, é o acessório que conecta o final de um trecho de eletrocalha ao painel ou quadro elétrico. Ele é usado em instalações comerciais e industriais onde os cabos chegam organizados até o equipamento.
As medidas abaixo são as usuais do mercado de eletrocalhas, com base em catálogos técnicos de fabricantes do segmento. Elas servem de referência para o projeto, e as combinações disponíveis, a espessura da chapa e o acabamento devem ser confirmados no momento da cotação.
O flange faz a transição entre a eletrocalha e o painel, dando fixação ao final do trecho e conduzindo os cabos até a entrada do quadro. Ele contribui para a união entre o sistema e o equipamento e para a organização dos cabos na chegada.
A configuração lisa oferece superfície fechada nas laterais e no fundo do flange, e deve combinar com a eletrocalha ligada a ele. A escolha entre lisa e perfurada acompanha o sistema adotado no projeto.
Salas elétricas, subestações, galpões industriais, centros logísticos e edifícios comerciais, na chegada da eletrocalha a painéis, quadros e centros de distribuição.
O flange finaliza o trecho de eletrocalha junto ao painel, fazendo a conexão física com o quadro. Ele resolve a chegada dos cabos ao equipamento sem exigir adaptações no local. Veja outras peças em Eletrocalhas e Acessórios e na linha de Acessórios para Eletrocalha.
A versão lisa oferece uma superfície mais fechada, enquanto a versão perfurada auxilia na ventilação, na inspeção e na organização dos cabos. A escolha depende do ambiente, do projeto e dos requisitos da instalação, e nenhuma das duas é sempre superior à outra.
O flange deve ter largura e altura compatíveis com a eletrocalha e o recorte ou a entrada do painel. Confirme a configuração, o acabamento e o sistema de fixação usados.
Verifique a fixação entre o flange, a eletrocalha e o painel, procure deformações e sinais de corrosão quando aplicável, e confira se os cabos na entrada do painel estão acomodados sem esforço.
Antes de solicitar a cotação, confirme: largura e altura da eletrocalha; configuração lisa; características da entrada do painel; tipo de acabamento; compatibilidade entre os componentes; quantidade necessária; condições do ambiente de instalação.
A Electrasul Atacadista é distribuidora de materiais elétricos em Canoas/RS, com atendimento para eletricistas, instaladores, indústrias, construtoras, empreiteiras e revendas. Trabalhamos com cotação personalizada, orientação na escolha dos componentes e fornecimento de materiais para projetos elétricos comerciais e industriais. Solicite uma cotação para Flange para Ligação em Painel Lisa e consulte nossa equipe sobre medidas, acabamentos e disponibilidade.
