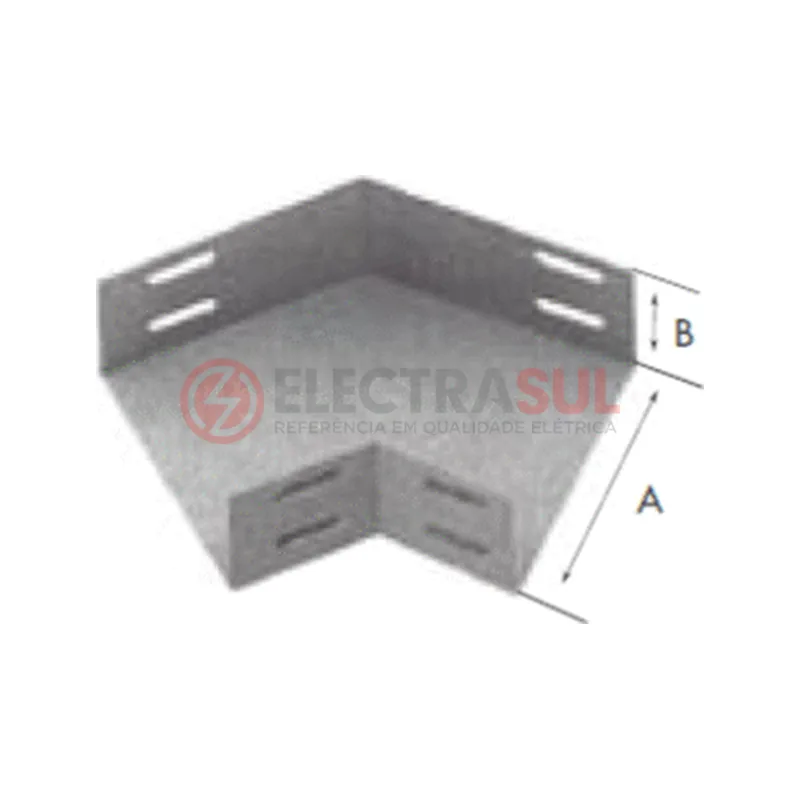

Curva Horizontal 45° Lisa para Eletrocalha

Informações Técnicas

A curva horizontal 45° lisa para eletrocalha é o acessório que muda a direção de um trecho de eletrocalha em 45° no plano horizontal, com traçado em curva. Com laterais e fundo sem perfurações, é usada em instalações elétricas comerciais e industriais para contornar cantos, pilares e equipamentos sem interromper o percurso dos cabos.

Especificações técnicas

• Tipo: acessório de eletrocalha
• Configuração: lisa (sem perfurações)
• Formato: curva horizontal
• Ângulo: 45°
• Aplicação: sistemas de eletrocalhas
• Ambiente de uso: instalações elétricas comerciais e industriais
• Dimensões disponíveis: veja a seção Medidas e dimensões e confirme as combinações no momento da cotação
• Acabamento: usuais pré-zincado e galvanizado a fogo; confirmar conforme disponibilidade e especificação do projeto

Medidas e dimensões

As medidas abaixo são as usuais do mercado de eletrocalhas, com base em catálogos técnicos de fabricantes do segmento. Elas servem de referência para o projeto, e as combinações disponíveis, a espessura da chapa e o acabamento devem ser confirmados no momento da cotação.

• Largura e altura: acompanham as da eletrocalha utilizada (larguras usuais de 50 mm a 800 mm e alturas usuais de 50 mm a 200 mm)
• Espessura da chapa: usuais #22, #20, #18, #16 e #14 (de 0,80 mm a 1,95 mm)
• Acabamentos usuais: pré-zincado e galvanizado a fogo, e conforme o fabricante também galvanizado eletrolítico, pintado, aço inox e alumínio

Para que serve: curva horizontal 45 graus lisa para eletrocalha

A curva conduz os cabos na mudança de direção, evitando dobras bruscas e mantendo a continuidade do caminho. Ela contribui para a mudança de direção e para a organização dos cabos.

Importância da configuração do produto

O ângulo de 45° define o quanto o percurso se desvia, e o projeto deve confirmar o ângulo necessário em cada ponto, pois escolher o ângulo errado impede o fechamento do traçado. A configuração lisa oferece superfície fechada e costuma ser considerada quando o projeto pede maior proteção contra o contato externo.

Instalação e cuidados

• Confirme a largura e a altura exigidas pelo projeto.
• Verifique a compatibilidade com a eletrocalha utilizada.
• Use elementos de fixação apropriados e respeite a capacidade de ocupação da eletrocalha.
• Evite rebarbas ou pontas que possam danificar a isolação dos cabos.
• Confirme o ângulo (45°) e o sentido do percurso, conforme o projeto.
• Instale conforme o projeto elétrico, com execução por profissional qualificado.

Onde é usado

Galpões industriais, centros logísticos, edifícios comerciais, supermercados e oficinas, em cantos e desvios do caminho dos cabos.

Função no sistema de eletrocalhas

A curva liga dois trechos de eletrocalha que se encontram em ângulo, resolvendo a mudança de direção do percurso com uma peça própria. Ela se integra ao sistema por emendas e suportes. Veja outras peças em Eletrocalhas e Acessórios e na linha de Curvas para Eletrocalha.

Diferença entre versões lisas e perfuradas

A versão lisa oferece uma superfície mais fechada, enquanto a versão perfurada auxilia na ventilação, na inspeção e na organização dos cabos. A escolha depende do ambiente, do projeto e dos requisitos da instalação, e nenhuma das duas é sempre superior à outra.

Compatibilidade com outros componentes

Largura, altura, configuração e acabamento da curva devem ser compatíveis com as eletrocalhas ligadas. Confirme emendas, tampas e suportes do mesmo sistema.

Manutenção e inspeção periódica

Observe o estado das superfícies e das fixações na região da curva, procure deformações, avalie corrosão quando aplicável e substitua peças danificadas para preservar a segurança da instalação.

Cuidados na compra

Antes de solicitar a cotação, confirme: largura e altura da eletrocalha; configuração lisa; ângulo de 45°; tipo de acabamento; compatibilidade entre os componentes; quantidade necessária; condições do ambiente de instalação. A tampa deve ser consultada separadamente.
