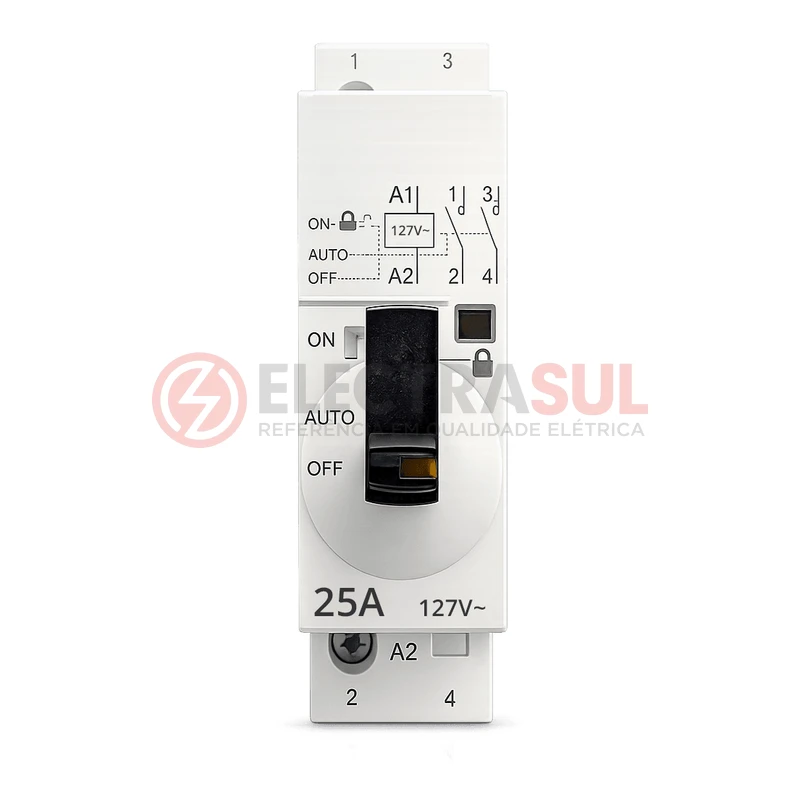

Este contator modular de 2 polo(s), contato NA (normalmente aberto), atua no comando remoto de cargas elétricas em instalações de 127V, com corrente nominal de 25A. Substitui o acionamento manual direto por um comando à distância, permitindo integração com relés, temporizadores, sensores de presença e outros dispositivos de automação.
Especificações técnicas
- Número de polos: 2
- Tipo de contato: NA (normalmente aberto)
- Corrente nominal: 25A
- Tensão de alimentação: 127V
- Tensão nominal da bobina: 127 Vca
- Consumo próprio da bobina: 1,4 W
- Frequência de operação: 50/60 Hz
- Classe de operação: AC-7a
- Capacidade de carga AC-7b (motores): 8,5A
- Capacidade de carga AC-5a (lâmpadas eletrônicas): 16A
- Norma de referência: IEC/EN 61095
- Isolação: 500 Vca
- Tensão suportável de impulso (Uimp): 2,5 kV
- Resistência elétrica (ciclos): ≥ 50.000 ciclos
- Grau de proteção: IP20
- Dimensões (C x L x A): 73 x 18 x 81 mm
- Material: Polímero antichama e ligas metálicas
- Montagem: trilho DIN de 35 mm, inclinação vertical máxima de ± 5°
- Temperatura ambiente de operação: -10 °C a +65 °C
- Temperatura máxima de operação: +85 °C (acima de 65 °C, usar espaçadores laterais para otimização térmica)
- Comando local: chave manual com três posições — ON (ligado), AUTO (comando remoto pela bobina) e OFF (desligado), com trava mecânica
- Garantia do fabricante: 1 ano
Para que serve
O contator modular funciona como uma chave eletricamente comandada: ao energizar a bobina (nos bornes A1/A2) com a tensão indicada, os contatos principais fecham ou abrem, conduzindo a corrente da carga controlada. Isso permite ligar e desligar o circuito de força a partir de um ponto de comando remoto, sem a necessidade de um disjuntor ou interruptor manual diretamente na carga.
Aplicações
- Comando de iluminação em grandes áreas (comércios, condomínios, áreas comuns)
- Acionamento de sistemas de climatização e exaustão
- Comando de bombas e sistemas de bombeamento
- Acionamento de motores elétricos de baixa potência
- Integração com sensores de presença, temporizadores e programadores horários
- Quadros de comando e automação predial, comercial e industrial
Como escolher
- Número de polos necessário para o circuito a ser comutado (este modelo possui 2 polo(s))
- Corrente nominal da carga, que deve ser igual ou inferior à corrente nominal do contator (25A)
- Tensão da bobina de comando disponível no circuito de controle (127 Vca)
- Tipo de contato necessário para a lógica do circuito: NA (normalmente aberto)
- Necessidade de comando manual local (ON/AUTO/OFF) além do comando remoto pela bobina
Instalação e cuidados
A instalação deve ser feita em ambiente interno, com o contator montado em trilho DIN de 35 mm, respeitando a inclinação de montagem máxima de ± 5°. A conexão dos condutores nos bornes deve ser feita com chave de fenda, seguindo o esquema de ligação do manual do fabricante. Acima de 65 °C de temperatura ambiente, recomenda-se o uso de espaçadores laterais para otimização térmica. A instalação e a ligação elétrica devem ser realizadas por profissional qualificado, com a alimentação desligada.
