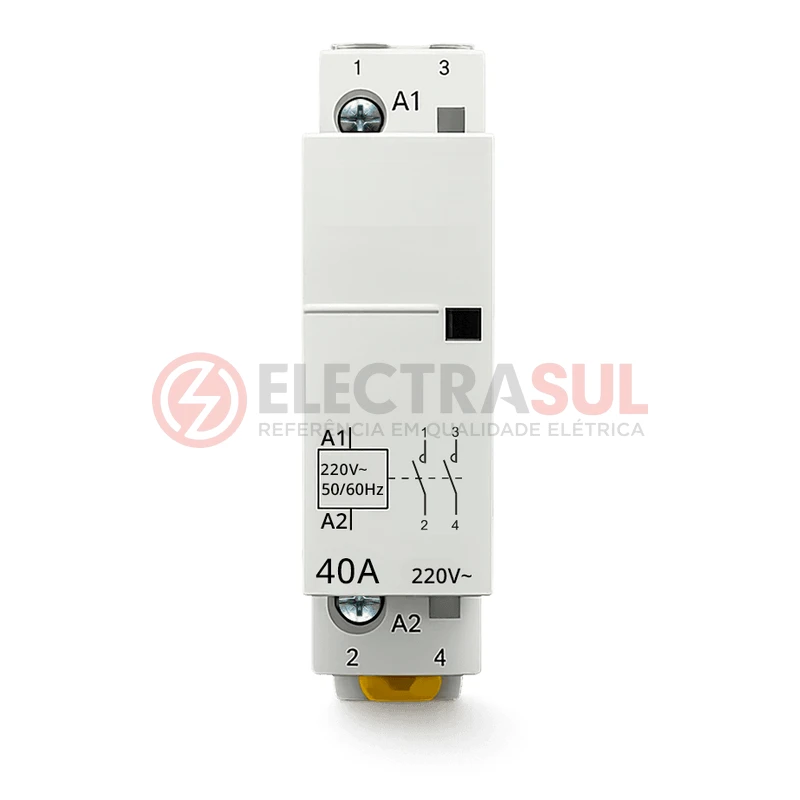

Contator Modular 2 Polos (2NA) 40A 220V

Este contator modular de 2 polo(s), contato NA (normalmente aberto), atua no comando remoto de cargas elétricas em instalações de 220V, com corrente nominal de 40A. Substitui o acionamento manual direto por um comando à distância, permitindo integração com relés, temporizadores, sensores de presença e outros dispositivos de automação.

Especificações técnicas

• Número de polos: 2
• Tipo de contato: NA (normalmente aberto)
• Corrente nominal: 40A
• Tensão de alimentação: 220V
• Tensão nominal da bobina: 220 Vca
• Consumo próprio da bobina: 1,4 W
• Frequência de operação: 50/60 Hz
• Classe de operação: AC-7a
• Capacidade de carga AC-7b (motores): 15A
• Norma de referência: IEC/EN 61095
• Isolação: 500 Vca
• Tensão suportável de impulso (Uimp): 2,5 kV
• Resistência elétrica (ciclos): ≥ 50.000 ciclos
• Grau de proteção: IP20
• Dimensões (C x L x A): 68 x 36 x 85 mm
• Material: Polímero antichama e ligas metálicas
• Montagem: trilho DIN de 35 mm, inclinação vertical máxima de ± 5°
• Temperatura ambiente de operação: -10 °C a +65 °C
• Temperatura máxima de operação: +85 °C (acima de 65 °C, usar espaçadores laterais para otimização térmica)
• Garantia do fabricante: 1 ano

Para que serve

O contator modular funciona como uma chave eletricamente comandada: ao energizar a bobina (nos bornes A1/A2) com a tensão indicada, os contatos principais fecham ou abrem, conduzindo a corrente da carga controlada. Isso permite ligar e desligar o circuito de força a partir de um ponto de comando remoto, sem a necessidade de um disjuntor ou interruptor manual diretamente na carga.

Aplicações

• Comando de iluminação em grandes áreas (comércios, condomínios, áreas comuns)
• Acionamento de sistemas de climatização e exaustão
• Comando de bombas e sistemas de bombeamento
• Acionamento de motores elétricos de baixa potência
• Integração com sensores de presença, temporizadores e programadores horários
• Quadros de comando e automação predial, comercial e industrial

Como escolher

• Número de polos necessário para o circuito a ser comutado (este modelo possui 2 polo(s))
• Corrente nominal da carga, que deve ser igual ou inferior à corrente nominal do contator (40A)
• Tensão da bobina de comando disponível no circuito de controle (220 Vca)
• Tipo de contato necessário para a lógica do circuito: NA (normalmente aberto)

Instalação e cuidados

A instalação deve ser feita em ambiente interno, com o contator montado em trilho DIN de 35 mm, respeitando a inclinação de montagem máxima de ± 5°. A conexão dos condutores nos bornes deve ser feita com chave de fenda, seguindo o esquema de ligação do manual do fabricante. Acima de 65 °C de temperatura ambiente, recomenda-se o uso de espaçadores laterais para otimização térmica. A instalação e a ligação elétrica devem ser realizadas por profissional qualificado, com a alimentação desligada.
