Conector para conexões em redes elétricas, com aperto seguro e contato firme.

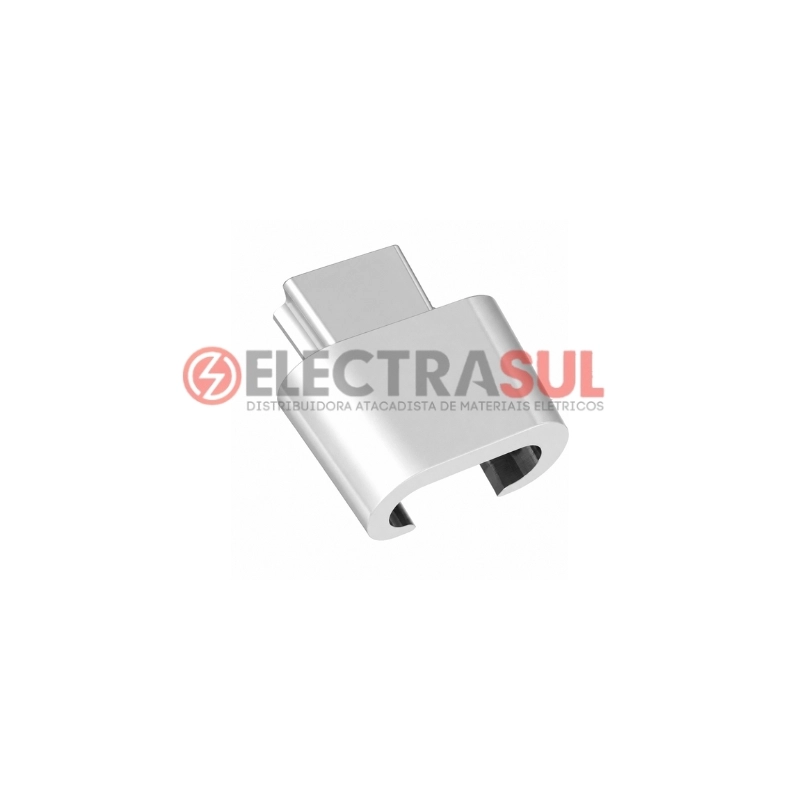

O conector cunha em alumínio de alta tensão série azul CN-10 é um conector usado para derivação e emenda de condutores em redes aéreas de distribuição de alta tensão, funcionando por meio de uma cunha que é golpeada dentro do corpo do conector para prender e comprimir os condutores.
Esse conector cria uma derivação elétrica entre um condutor principal e um condutor de derivação sem a necessidade de cortar o condutor principal, sendo amplamente usado em redes aéreas de distribuição de energia em alta tensão. A cunha interna é golpeada com uma ferramenta apropriada, comprimindo os condutores contra o corpo do conector e formando um contato elétrico de baixa resistência.
Cada variante do conector cunha é dimensionada para uma faixa específica de bitolas de condutor principal e de derivação, então usar a variante errada pode resultar em compressão insuficiente ou excessiva, comprometendo a qualidade da conexão elétrica. Confirme com o projeto de rede qual variante corresponde às bitolas dos condutores que serão conectados antes de fechar o pedido.
O sistema de cunha é uma das formas mais rápidas de criar uma derivação em campo, já que não exige rosqueamento nem ferramentas elétricas — apenas um golpe controlado com martelo ou ferramenta de percussão apropriada. A cunha, ao ser golpeada, desliza pelo corpo do conector e comprime os dois condutores um contra o outro e contra as paredes internas do conector, criando contato elétrico contínuo e resistência mecânica à tração.
As séries de conectores cunha costumam ser identificadas por cor e numeração (como CN-1, CN-2, série azul ou vermelha), cada uma correspondendo a uma faixa específica de bitolas de condutor. Essa padronização por cor facilita a identificação rápida em campo, mas não substitui a conferência da faixa de bitola indicada na embalagem ou na ficha técnica do fabricante.
Conexões cunha instaladas em redes de alta tensão devem ser inspecionadas periodicamente quanto a sinais de aquecimento, oxidação ou folga, especialmente em pontos sujeitos a maior carga elétrica ou variação térmica ao longo do ano. Uma conexão comprometida pode gerar pontos quentes que, se não identificados a tempo, evoluem para falhas mais graves na rede.
A instalação de conectores cunha em redes de alta tensão exige que a equipe siga rigorosamente os procedimentos de segurança da concessionária e as normas regulamentadoras aplicáveis, incluindo o uso de EPIs específicos e, quando necessário, o desligamento programado do trecho antes da intervenção. Esse cuidado é ainda mais crítico em conexões de alta tensão do que em redes de baixa tensão.
Confirme a variante exata exigida pelo projeto antes de fechar o pedido, já que conectores cunha de séries diferentes não são intercambiáveis e uma escolha incorreta pode comprometer a segurança da conexão em campo. Em caso de dúvida sobre qual variante atende as bitolas do seu projeto, nossa equipe técnica pode orientar antes do fechamento do pedido.
A Electrasul Atacadista é distribuidora de materiais elétricos com estoque para pronta entrega e atendimento voltado a eletricistas, instaladores, empreiteiras e revenda. Trabalhamos com cotação personalizada por volume, orientação técnica sobre qual variante usar em cada projeto de rede, e prazos que acompanham o ritmo da sua obra. Solicite uma cotação para este conector cunha em alumínio de AT série azul CN-10 e para os demais materiais elétricos do seu projeto — nossa equipe responde rápido e ajuda a fechar o pedido completo em uma única compra.
