Informações Técnicas

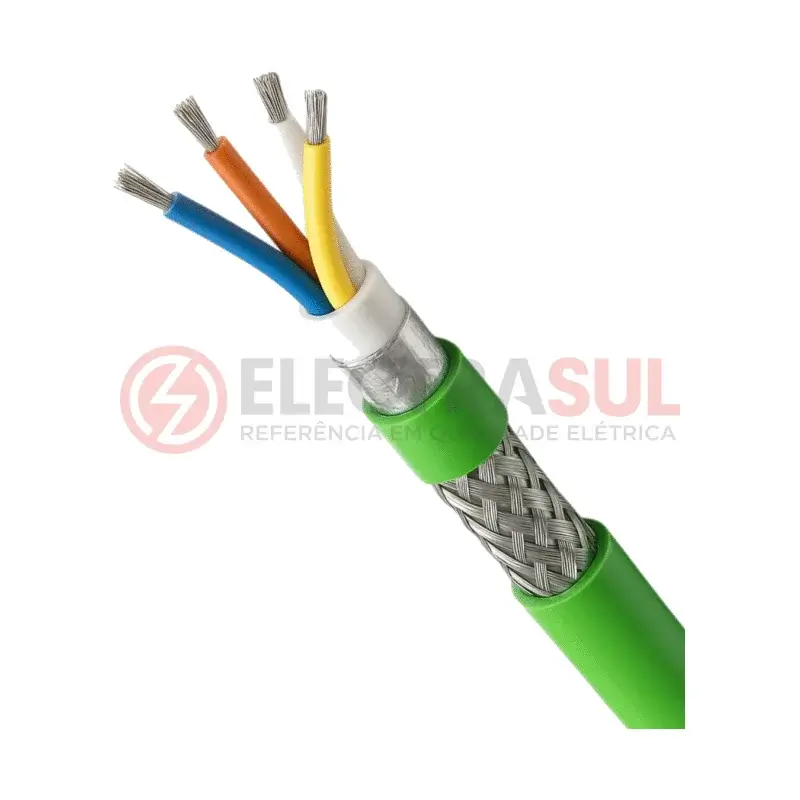

O cabo Profinet é usado em sistemas de automação industrial para transmitir sinais do protocolo de comunicação Profinet. É oferecido em três construções: tipo A, com condutor rígido para instalações fixas; tipo B, flexível, para raios de curvatura pequenos ou pequenas movimentações; e tipo C, extraflexível, com capa em poliuretano para esteiras porta-cabos, robótica e aplicações móveis.
Especificações técnicas
- Condutores tipo A: cobre eletrolítico mole, nu, 22 AWG (0,34 mm²), encordoamento classe 1
- Condutores tipo B: cobre eletrolítico mole, estanhado, 22 AWG (0,34 mm²), encordoamento classe 2
- Condutores tipo C: cobre eletrolítico mole, estanhado, 22 AWG (0,34 mm²), encordoamento classe 6
- Isolação: polipropileno (PP)
- Identificação: 4 vias: azul, laranja, amarelo e branco
- Passo de torção do par: máximo de 50 mm
- Blindagem: fita de alumínio/poliéster e trança de fios de cobre estanhado em contato com a face aluminizada, cobertura de 85%
- Capa externa tipos A e B: PVC/ST1 70 °C anti-UV na cor verde
- Capa externa tipo C: poliuretano (PUR) livre de halogênios, resistente a hidrólise, ataque químico, abrasão e microrganismos
Para que serve
Interliga controladores, dispositivos de campo e equipamentos de uma rede Profinet em máquinas e sistemas de automação industrial, de instalações fixas a aplicações com movimento contínuo (tipo C).
Características relevantes
- Três construções para diferentes condições de instalação, com a mesma seção de 22 AWG
- Blindagem dupla (fita aluminizada e trança de cobre estanhado com 85% de cobertura)
- Tipos A e B com capa verde anti-UV; tipo C com capa em PUR livre de halogênios
- Vias nas cores azul, laranja, amarelo e branco
Instalação e cuidados
- Use o tipo A somente em instalações fixas; para pequenas movimentações, use o tipo B; para esteiras porta-cabos e robótica, use o tipo C.
- A ligação da blindagem (e do condutor dreno, quando houver) deve seguir o projeto e as orientações do fabricante do equipamento.
- Evite esmagamentos, cortes e dobras acentuadas durante o lançamento, para não danificar a isolação e a blindagem.
- A instalação deve ser feita por profissional qualificado, de acordo com o projeto e com as normas aplicáveis.
Comparação: Tipo A x tipo B x tipo C
O que muda entre os tipos é o condutor e a capa: o tipo A tem condutor rígido (classe 1) para uso fixo; o tipo B tem condutor classe 2 estanhado e capa em PVC para curvas pequenas ou pequenas movimentações; o tipo C tem condutor extraflexível (classe 6) e capa em PUR para movimento contínuo.
Cuidados na compra
- Informe na cotação o tipo (A, B ou C) de acordo com a forma de instalação.
- Para uso em esteira porta-cabos, confirme a especificação de movimento com o fabricante do equipamento.
- Informe a metragem desejada; a forma de fornecimento (metro, rolo ou bobina) é confirmada no orçamento.
Por que comprar na Electrasul Atacadista
A Electrasul Atacadista é uma distribuidora de materiais elétricos com sede em Canoas (RS). No catálogo você também encontra terminais, eletrocalhas e eletrodutos, o que permite reunir os itens da instalação em uma única cotação. Solicite seu orçamento pelo site ou pelo WhatsApp; disponibilidade, prazo e condições comerciais são informados no atendimento.
