Informações Técnicas

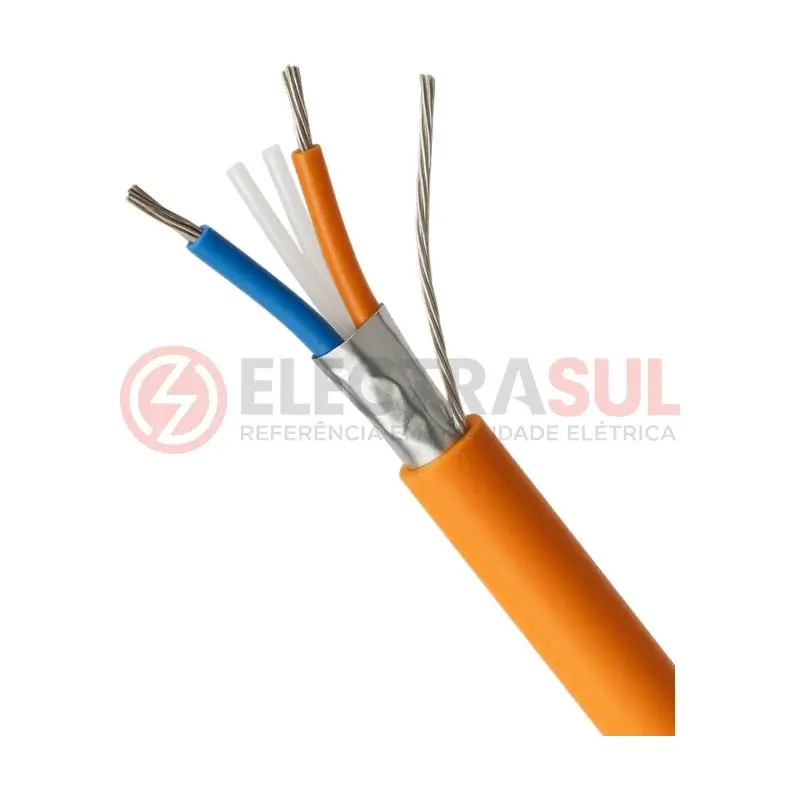

O cabo Profibus PA 100 Ω é projetado para conectar sistemas de controle a instrumentos de campo em aplicações de automação de processos. Tem condutores de cobre estanhado de 18 AWG, blindagem em fita aluminizada com dreno e cobertura laranja.
Especificações técnicas
- Condutores: cobre eletrolítico estanhado, 18 AWG, classe 2 (7 fios)
- Isolação: polietileno termoplástico natural
- Identificação: vias coloridas
- Blindagem: fita de alumínio/poliéster aluminizada + condutor dreno de cobre estanhado de 0,50 mm²
- Cobertura: PVC-ST2 105 °C na cor laranja
- Impedância característica: 100 Ω
- Tensão: 300 V
- Normas aplicáveis: ABNT NBR NM 280; IEC 61158-2; ABNT NBR NM IEC 60811-1-1; ABNT NBR NM IEC 60332-3-23, categoria B (propagação vertical da chama)
Para que serve
Faz a ligação entre o sistema de controle e os instrumentos de campo em redes Profibus PA de automação de processos.
Características relevantes
- Condutores de cobre estanhado de 18 AWG com 7 fios
- Blindagem em fita aluminizada com condutor dreno de 0,50 mm²
- Cobertura PVC-ST2 para 105 °C
- Ensaio de propagação vertical da chama conforme ABNT NBR NM IEC 60332-3-23, categoria B
Instalação e cuidados
- Use o cabo somente em circuitos compatíveis com a tensão de isolação de 300 V.
- A ligação da blindagem (e do condutor dreno, quando houver) deve seguir o projeto e as orientações do fabricante do equipamento.
- Não ultrapasse a temperatura informada para o cabo (cobertura de 105 °C), considerando também o calor de cabos e equipamentos próximos.
- Siga o projeto da rede quanto ao comprimento dos segmentos e às terminações.
- A instalação deve ser feita por profissional qualificado, de acordo com o projeto e com as normas aplicáveis.
Comparação: Profibus PA x Profibus DP
O cabo Profibus PA (100 Ω, 18 AWG, capa laranja) liga sistemas de controle a instrumentos de campo. O cabo Profibus DP (150 Ω, 2 x 22 AWG, capa lilás) é usado na comunicação entre CLPs, IHMs, drives e sensores. Confira no projeto qual das redes está sendo instalada.
Cuidados na compra
- Confirme se a rede é Profibus PA (100 Ω) e não Profibus DP.
- Informe na cotação o número de condutores exigido pelo projeto.
- Informe a metragem desejada; a forma de fornecimento (metro, rolo ou bobina) é confirmada no orçamento.
