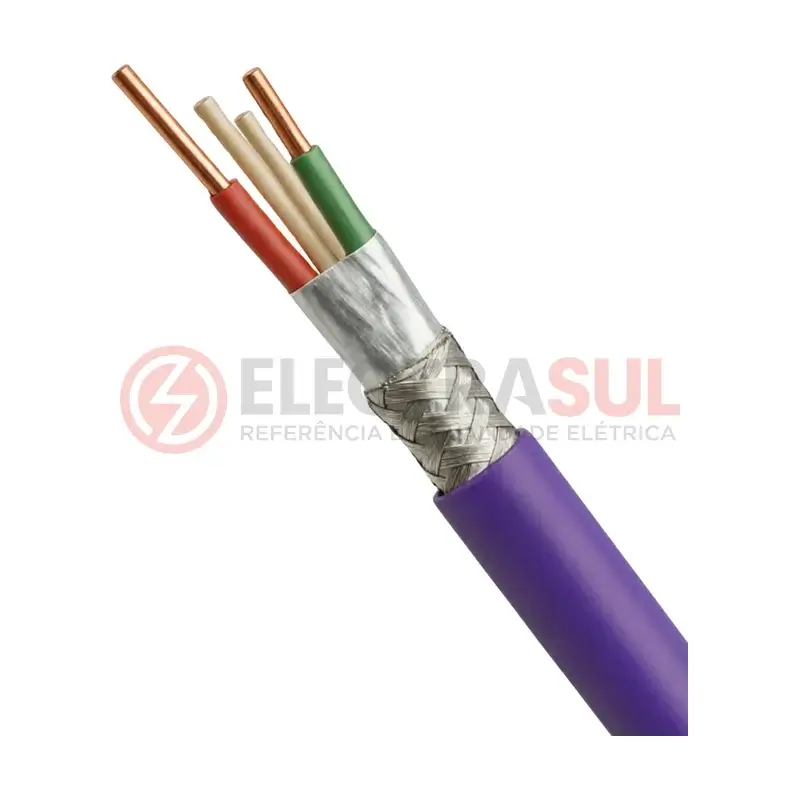

O cabo Profibus DP 150 Ω é um cabo de comunicação 2 x 22 AWG para instalações fixas em sistemas de automação industrial. Transmite dados do protocolo aberto Profibus DP a até 12 Mbps entre CLPs, IHMs, drives e sensores, com dupla blindagem aplicada ao redor das vias internas.
Especificações técnicas
- Condutores: 2 x 22 AWG, fio sólido de cobre nu (encordoamento classe 1)
- Isolação: polietileno expandido
- Identificação: verde e vermelho
- Separador: fita não higroscópica
- Blindagem: fita de poliéster aluminizada e trança de fios de cobre estanhado
- Cobertura: PVC 70 °C na cor lilás
- Impedância característica: 150 Ω
- Diâmetro externo nominal: 8,00 mm
- Normas aplicáveis: ABNT NBR NM 280; IEC 61158-2; ABNT NBR NM IEC 60811-1-1; ABNT NBR NM IEC 60332-3-23, categoria B (propagação vertical da chama)
Para que serve
É usado na rede Profibus DP que interliga CLPs, IHMs, drives e sensores em máquinas e sistemas de automação e comunicação industrial.
Características relevantes
- Dupla blindagem (malha de cobre estanhado e fita aluminizada) para transmissão de sinais com proteção contra interferências
- Taxa de transmissão de até 12 Mbps, conforme o fabricante
- Condutor sólido, próprio para instalação fixa
- Ensaio de propagação vertical da chama conforme ABNT NBR NM IEC 60332-3-23, categoria B
Instalação e cuidados
- Cabo com condutor sólido, indicado para instalação fixa; não o utilize em partes móveis.
- A ligação da blindagem (e do condutor dreno, quando houver) deve seguir o projeto e as orientações do fabricante do equipamento.
- Siga o projeto da rede quanto ao comprimento máximo por segmento, à taxa de transmissão e às terminações.
- A instalação deve ser feita por profissional qualificado, de acordo com o projeto e com as normas aplicáveis.
Comparação: Profibus DP x Profibus PA
O cabo Profibus DP (150 Ω, 2 x 22 AWG, capa lilás) é usado na comunicação entre CLPs, IHMs, drives e sensores. O cabo Profibus PA (100 Ω, 18 AWG, capa laranja) é usado na ligação de sistemas de controle a instrumentos de campo em automação de processos. Confira no projeto qual das redes está sendo instalada.
Cuidados na compra
- Confirme se a rede é Profibus DP (150 Ω) e não Profibus PA.
- Confirme que a instalação é fixa.
- Informe a metragem desejada; a forma de fornecimento (metro, rolo ou bobina) é confirmada no orçamento.
Por que comprar na Electrasul Atacadista
A Electrasul Atacadista é uma distribuidora de materiais elétricos com sede em Canoas (RS). No catálogo você também encontra terminais, eletrocalhas e eletrodutos, o que permite reunir os itens da instalação em uma única cotação. Solicite seu orçamento pelo site ou pelo WhatsApp; disponibilidade, prazo e condições comerciais são informados no atendimento.
