Informações Técnicas

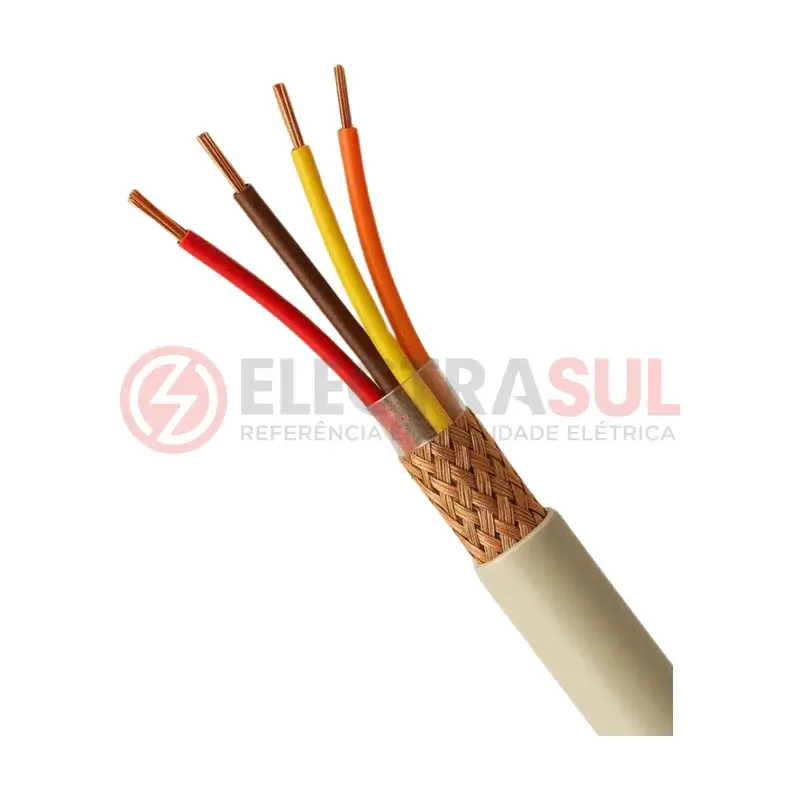

O cabo manga blindado é um cabo multivias de condutores extraflexíveis com malha de cobre sobre o conjunto das vias. É usado em equipamentos de comunicação e de transmissão de sinais balanceados sujeitos a ruídos, em interligações de computadores e periféricos e em automação industrial que exija proteção contra interferências.
Especificações técnicas
- Condutores: fios de cobre eletrolítico nu, têmpera mole
- Encordoamento: classe 6 (extraflexível), conforme ABNT NBR NM 280
- Isolação: PVC/A retardante à chama
- Identificação: vias coloridas
- Separador: fita não higroscópica
- Blindagem: trança de cobre nu com cobertura mínima de 85%
- Capa externa: PVC/ST1 70 °C na cor verde-palha/bege
- Tensão de isolação: 150 V (26 AWG) e 300 V (24 AWG e 22 AWG)
Para que serve
É indicado para equipamentos de comunicação, transmissão de sinais balanceados, centrais de processamento de dados, interligação de computadores e periféricos e automação industrial em locais sujeitos a ruídos e campos magnéticos.
Características relevantes
- Condutores classe 6, a classe extraflexível da ABNT NBR NM 280
- Malha de cobre nu com cobertura mínima de 85% para proteção contra interferências
- Vias coloridas e capa bege
- Tensão de isolação que varia com a seção: 150 V em 26 AWG e 300 V em 24 e 22 AWG
Instalação e cuidados
- Respeite a tensão de isolação da seção escolhida (150 V em 26 AWG; 300 V em 24 e 22 AWG).
- A ligação da blindagem (e do condutor dreno, quando houver) deve seguir o projeto e as orientações do fabricante do equipamento.
- Não ultrapasse a temperatura informada para o cabo (capa externa de 70 °C), considerando também o calor de cabos e equipamentos próximos.
- A instalação deve ser feita por profissional qualificado, de acordo com o projeto e com as normas aplicáveis.
Comparação: Manga blindado x manga sem blindagem
As duas versões têm a mesma construção de condutores, isolação e capa; a versão blindada acrescenta a malha de cobre nu (cobertura mínima de 85%) para locais com interferências.
Cuidados na compra
- Informe na cotação o número de vias e a seção (22, 24 ou 26 AWG).
- Confira a tensão de isolação da seção escolhida.
- Informe a metragem desejada; a forma de fornecimento (metro, rolo ou bobina) é confirmada no orçamento.
Por que comprar na Electrasul Atacadista
A Electrasul Atacadista é uma distribuidora de materiais elétricos com sede em Canoas (RS). No catálogo você também encontra terminais, eletrocalhas e eletrodutos, o que permite reunir os itens da instalação em uma única cotação. Solicite seu orçamento pelo site ou pelo WhatsApp; disponibilidade, prazo e condições comerciais são informados no atendimento.
