Informações Técnicas

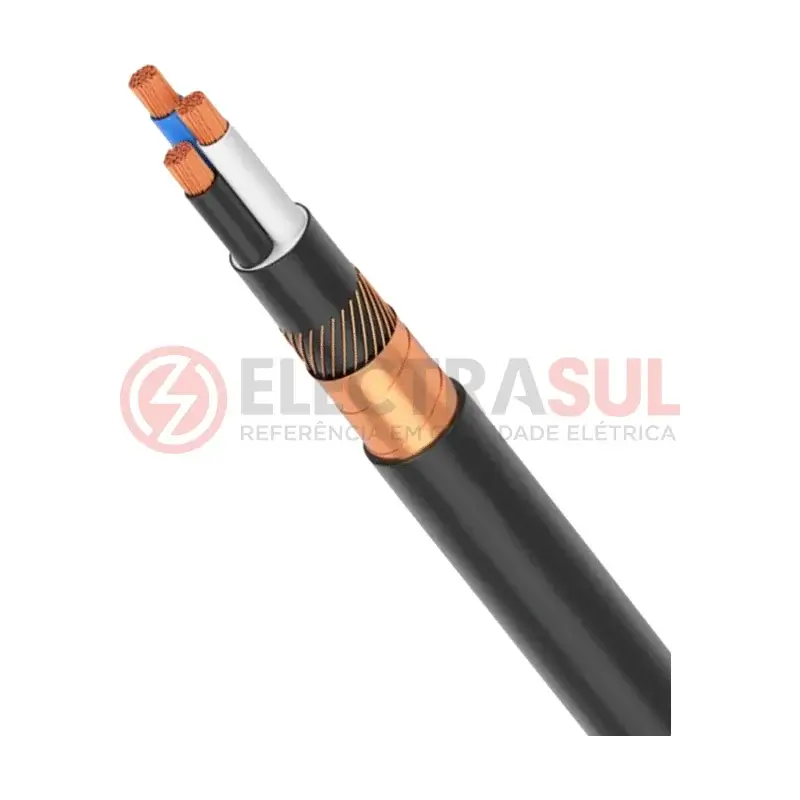

O cabo para inversor de frequência é usado na ligação entre o inversor e o motor trifásico de indução, com tensão de isolamento de até 1 kV. Sua construção blindada tem a finalidade de minimizar interferências eletromagnéticas, correntes indesejáveis e ruídos, prevenindo danos ao motor e interferências em circuitos próximos.
Especificações técnicas
- Condutores: fios de cobre nu, têmpera mole, encordoamento classe 5, conforme ABNT NBR NM 280
- Isolação: HEPR 90 °C (composto termofixo de etileno-propileno)
- Capa interna: PVC ST2, temperatura de operação de 90 °C, altamente flexível
- Concêntrico: fios de cobre nu flexível, têmpera mole, com fita de cobre nu
- Blindagem: fita de cobre aplicada helicoidalmente sobre o conjunto, com sobreposição mínima de 10%
- Capa externa: PVC ST2, temperatura de operação de 90 °C, altamente flexível
- Tensão de isolamento: até 1 kV
- Normas aplicáveis: ABNT NBR 7286; ABNT NBR NM 280
Para que serve
Liga o inversor de frequência ao motor trifásico de indução em máquinas e instalações industriais acionadas por inversor.
Características relevantes
- Blindagem em fita de cobre e condutor concêntrico
- Isolação HEPR para 90 °C
- Capas interna e externa em PVC ST2 flexível
- Condutores classe 5 (flexíveis)
Instalação e cuidados
- Siga as recomendações do fabricante do inversor quanto ao comprimento do cabo e à ligação da blindagem e do condutor concêntrico.
- Mantenha o cabo de potência do inversor afastado de cabos de sinal, conforme o projeto.
- Não ultrapasse a temperatura informada para o cabo (90 °C), considerando também o calor de cabos e equipamentos próximos.
- A instalação deve ser feita por profissional qualificado, de acordo com o projeto e com as normas aplicáveis.
Cuidados na compra
- Informe na cotação o número de condutores e a seção de acordo com a corrente do motor.
- Confira a especificação de cabo indicada no manual do inversor.
- Informe a metragem desejada; a forma de fornecimento (metro, rolo ou bobina) é confirmada no orçamento.
