Informações Técnicas

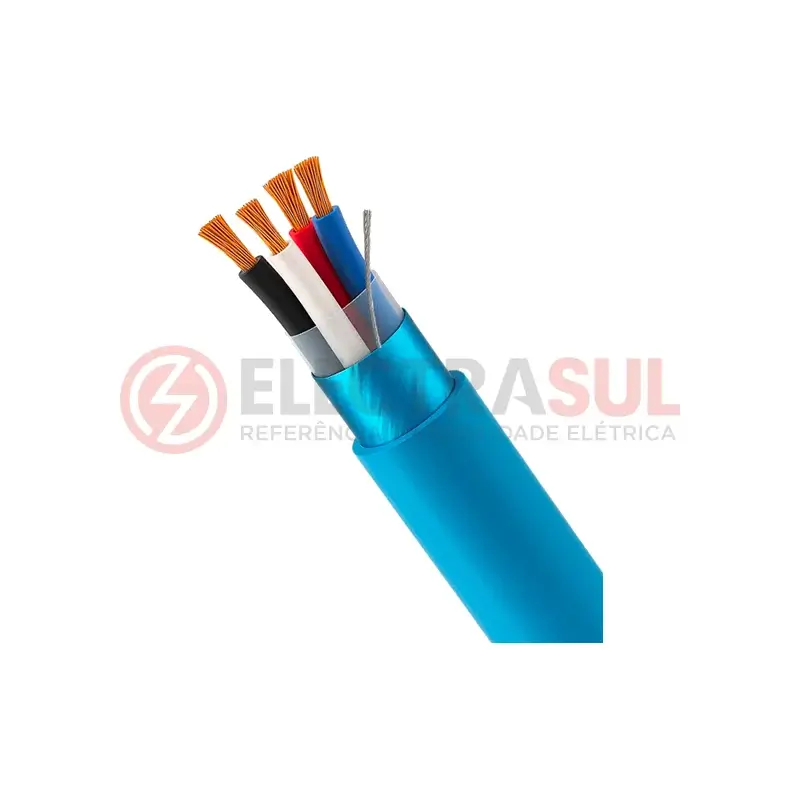

O cabo de segurança intrínseca para instrumentação é usado em instrumentação eletrônica, sinalização e telemetria em plantas petroquímicas, químicas, cloroquímicas e de papel e celulose. Combina blindagem contra interferências com características construtivas para uso em circuitos intrinsecamente seguros em áreas classificadas, e tem capa azul-claro para facilitar a identificação desses circuitos.
Especificações técnicas
- Condutor: fios de cobre eletrolítico nu, têmpera mole
- Encordoamento: classe 5 (flexível), conforme ABNT NBR NM 280
- Isolação dos condutores: PVC/E 105 °C
- Classe de tensão: 300 V
- Identificação: par (preto e branco), terna (preto, branco e vermelho) ou quadra (preto, branco, vermelho e azul)
- Passo de torção dos elementos: 50 a 70 mm
- Separador: fita não higroscópica de poliéster
- Blindagem: fita de alumínio + poliéster com condutor dreno de cobre estanhado de 0,50 mm² em contato com a fita
- Cobertura: PVC/ST2 105 °C, acabamento cilíndrico, cor azul-claro
- Norma aplicável: ABNT NBR 10300
Para que serve
É indicado para sinais em locais sujeitos a ruídos externos nas plantas industriais, como:
- sinais analógicos 4–20 mA;
- sinais discretos e digitais;
- instrumentação ponto a ponto;
- protocolo HART.
Características relevantes
- Construção que, segundo o fabricante, diminui a possibilidade de descarga por efeito corona
- Blindagem em fita de alumínio com dreno em contato elétrico com a fita
- Formação em par, terna ou quadra
- Isolação e cobertura para 105 °C
Instalação e cuidados
- A segurança intrínseca depende do circuito completo (equipamentos, barreiras e cabos): siga o projeto do sistema e as normas aplicáveis a áreas classificadas.
- A ligação da blindagem (e do condutor dreno, quando houver) deve seguir o projeto e as orientações do fabricante do equipamento.
- Use o cabo somente em circuitos compatíveis com a tensão de isolação de 300 V.
- A instalação deve ser feita por profissional qualificado, de acordo com o projeto e com as normas aplicáveis.
Comparação: Segurança intrínseca x instrumentação comum
Ambos seguem a ABNT NBR 10300 e têm blindagem em fita com dreno. Esta versão tem isolação e cobertura para 105 °C, formação em par, terna ou quadra e capa azul-claro; o cabo de instrumentação comum tem vias preta, branca, vermelha e azul e é indicado para sinal e controle de processos em geral.
Cuidados na compra
- Informe na cotação a formação (par, terna ou quadra) e o número de elementos.
- Confirme com o projeto os parâmetros de cabo exigidos para o circuito intrinsecamente seguro.
- Informe a metragem desejada; a forma de fornecimento (metro, rolo ou bobina) é confirmada no orçamento.
