Informações Técnicas

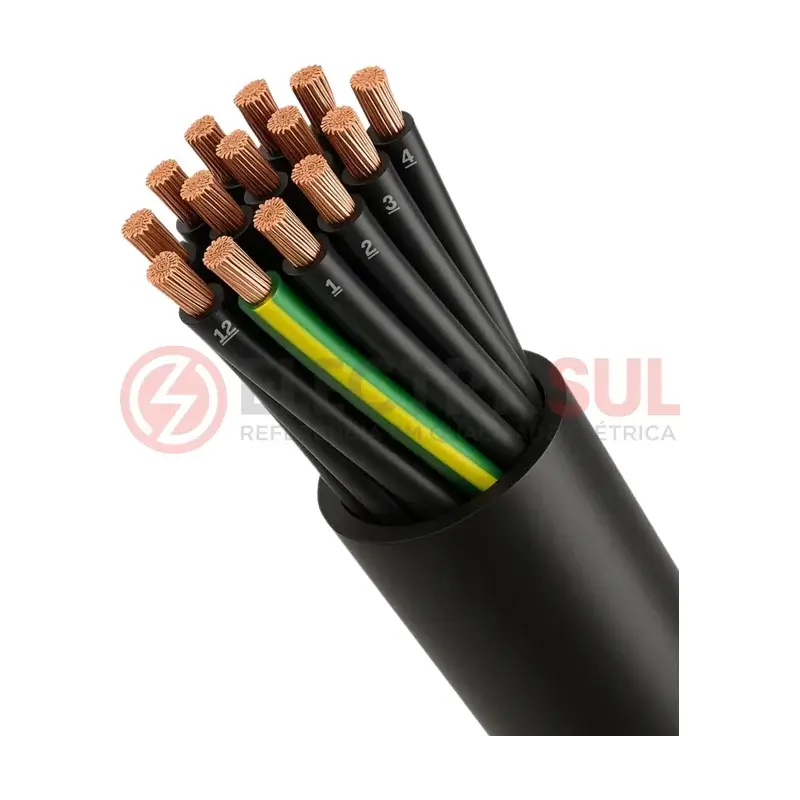

O cabo de controle com vias numeradas é um cabo multivias sem blindagem para circuitos de comando e controle. As vias são pretas e numeradas, com uma via verde com tarja amarela destinada ao condutor terra.
Especificações técnicas
- Condutores: fios de cobre eletrolítico nu, têmpera mole
- Encordoamento: classe 5 (flexível), conforme ABNT NBR NM 280
- Isolação: PVC/A retardante à chama
- Identificação: vias pretas numeradas e uma via verde com tarja amarela (terra)
- Separador: fita não higroscópica
- Capa externa: PVC/ST1 70 °C na cor preta
- Tensão de isolação: 500 V até 1,0 mm² e 1 kV a partir de 1,5 mm²
- Norma aplicável: ABNT NBR 7289 – cabos de controle com isolação extrudada de PE ou PVC para tensões até 1 kV
Para que serve
É indicado para ligações de circuitos de controle em painéis elétricos, automação industrial, interligação de máquinas, alimentação de equipamentos industriais de baixa tensão e instalações fixas em geral.
Características relevantes
- Vias numeradas, úteis em cabos com muitas vias
- Via verde com tarja amarela para o condutor terra
- Condutores classe 5 (flexíveis) e isolação retardante à chama
- Fabricado conforme a ABNT NBR 7289
Instalação e cuidados
- Confira a tensão de isolação correspondente à seção escolhida antes de definir o circuito.
- Use a via verde com tarja amarela somente como condutor de proteção (terra).
- Não ultrapasse a temperatura informada para o cabo (capa de 70 °C), considerando também o calor de cabos e equipamentos próximos.
- A instalação deve ser feita por profissional qualificado, de acordo com o projeto e com as normas aplicáveis.
Comparação: Vias numeradas x vias coloridas
As duas versões têm a mesma construção. Aqui as vias são pretas e numeradas, com via terra verde e amarela; na outra versão, as vias são identificadas por cores.
Cuidados na compra
- Informe na cotação o número de vias e a seção (bitola) de cada condutor exigidos pelo projeto.
- Confira a tensão de isolação: 500 V até 1,0 mm² e 1 kV a partir de 1,5 mm².
- Informe a metragem desejada; a forma de fornecimento (metro, rolo ou bobina) é confirmada no orçamento.
Por que comprar na Electrasul Atacadista
A Electrasul Atacadista é uma distribuidora de materiais elétricos com sede em Canoas (RS). No catálogo você também encontra terminais, eletrocalhas e eletrodutos, o que permite reunir os itens da instalação em uma única cotação. Solicite seu orçamento pelo site ou pelo WhatsApp; disponibilidade, prazo e condições comerciais são informados no atendimento.
