Informações Técnicas

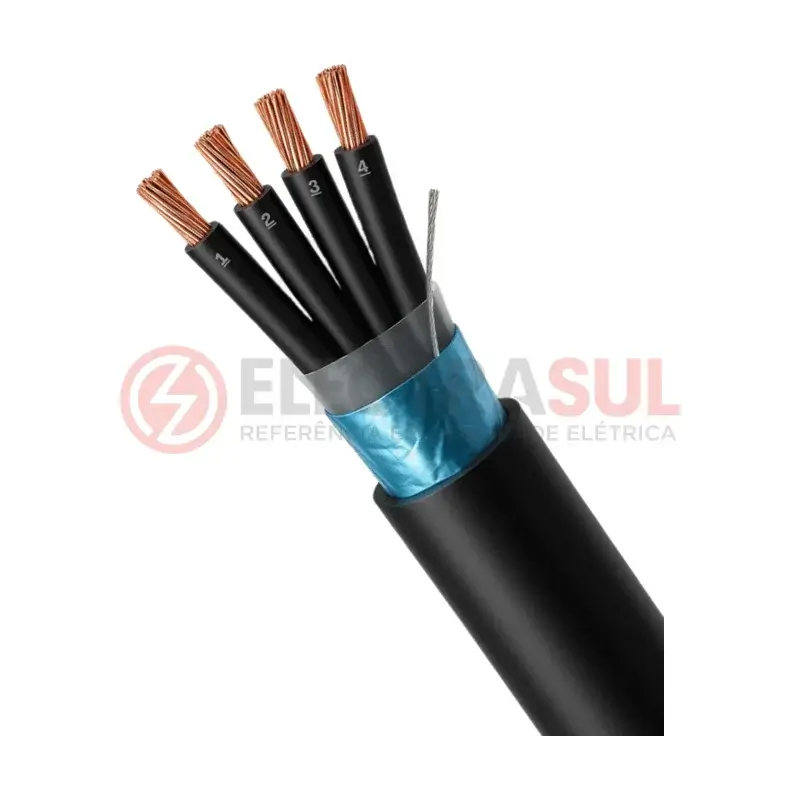

O cabo de controle blindado com fita aluminizada é usado em circuitos de comando e controle que precisam de proteção contra ruídos e interferências eletromagnéticas. Tem condutores flexíveis, vias pretas numeradas e blindagem em fita aluminizada com condutor dreno.
Especificações técnicas
- Condutores: fios de cobre eletrolítico nu, têmpera mole
- Encordoamento: classe 5 (flexível), conforme ABNT NBR NM 280
- Isolação: PVC/A retardante à chama
- Identificação: vias pretas numeradas
- Separador: fita não higroscópica de poliéster
- Blindagem: fita aluminizada com sobreposição mínima de 25%
- Dreno: condutor de cobre estanhado de 0,50 mm²
- Capa externa: PVC/ST1 70 °C na cor preta
- Tensão de isolação: 500 V até 1,0 mm² e 1 kV a partir de 1,5 mm²
- Norma aplicável: ABNT NBR 7289 – cabos de controle com isolação extrudada de PE ou PVC para tensões até 1 kV
Para que serve
É indicado para ligações de circuitos de controle em painéis elétricos, automação industrial, interligação de máquinas e alimentação de equipamentos industriais de baixa tensão, em instalações fixas sujeitas a interferências.
Características relevantes
- Vias pretas numeradas, que facilitam a identificação dos circuitos na montagem e na manutenção
- Blindagem em fita aluminizada com dreno de cobre estanhado
- Tensão de isolação de 500 V até 1,0 mm² e de 1 kV a partir de 1,5 mm²
- Fabricado conforme a ABNT NBR 7289
Instalação e cuidados
- Confira a tensão de isolação correspondente à seção escolhida antes de definir o circuito.
- A ligação da blindagem (e do condutor dreno, quando houver) deve seguir o projeto e as orientações do fabricante do equipamento.
- Não ultrapasse a temperatura informada para o cabo (capa de 70 °C), considerando também o calor de cabos e equipamentos próximos.
- Cabo para instalação fixa.
- A instalação deve ser feita por profissional qualificado, de acordo com o projeto e com as normas aplicáveis.
Comparação: Fita aluminizada x malha de cobre
As duas versões de cabo de controle blindado seguem a ABNT NBR 7289. Nesta, a blindagem é uma fita aluminizada (sobreposição mínima de 25%) com dreno de 0,50 mm²; na outra, é uma trança de cobre estanhado ou nu com cobertura mínima de 85%. Siga o tipo de blindagem especificado no projeto.
Cuidados na compra
- Informe na cotação o número de vias e a seção (bitola) de cada condutor exigidos pelo projeto.
- Confira a tensão de isolação: 500 V até 1,0 mm² e 1 kV a partir de 1,5 mm².
- Informe a metragem desejada; a forma de fornecimento (metro, rolo ou bobina) é confirmada no orçamento.
