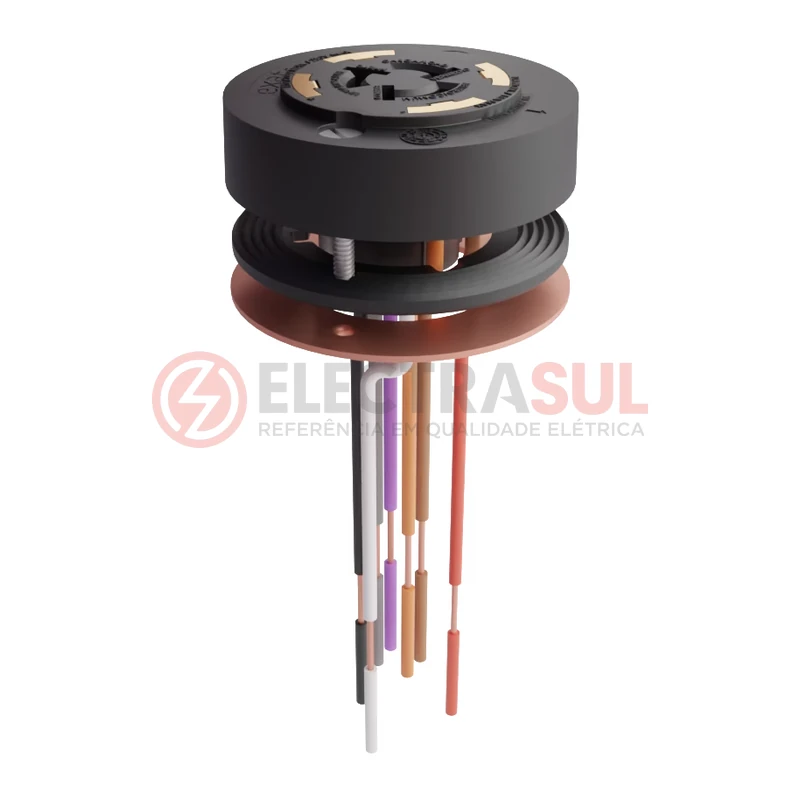

Base de embutir para relé fotoelétrico com 7 fios, proteção IP67 com vedação compatível e conexões para dimerização. Ideal para controle automático da iluminação em luminárias.
Base para relé fotoelétrico 7 fios IP67 é uma solução de embutir para conectar um relé à luminária e automatizar o acionamento da iluminação. A proteção IP67 depende do relé e da vedação compatíveis instalados no conjunto.
Indicada para montagem embutida em luminárias com relés fotoelétricos, inclusive sistemas com dimerização de um ou dois canais. A base aceita relés compatíveis de diferentes fabricantes, com ou sem dimerização, e permite giro de 180° para orientar o relé conforme a posição de instalação.
Confira o diagrama dos terminais e a tensão do circuito antes da ligação. Fixe a base na luminária conforme a furação prevista e encaixe o relé na orientação desejada. Para obter IP67, confirme que a gaxeta do relé assenta corretamente e que o conjunto instalado é compatível com esse grau de proteção. Desenergize o circuito antes de instalar ou substituir componentes e solicite a instalação a um profissional qualificado.
Com uma base de embutir adequada, a luminária pode receber relé fotoelétrico para acionar a iluminação conforme a luminosidade ambiente. A ligação de sete fios atende também funções de dimerização e terminais auxiliares, conforme o relé utilizado, contribuindo para instalações organizadas em projetos de iluminação externa.
Verifique o esquema de ligação, a compatibilidade do relé, a necessidade de dimerização e os requisitos de vedação do conjunto. Consulte a equipe da Electrasul Atacadista para confirmar a aplicação e cotar os materiais elétricos do seu projeto.
Conte com atendimento voltado a eletricistas, instaladores, empreiteiras e revendas, além de suporte para identificar os componentes adequados à sua instalação. Solicite uma cotação por volume e reúna em um único pedido os itens necessários para sua obra.
O conjunto reúne um fio de fase, um fio de neutro ou segunda fase e um fio de carga, além dos condutores para dimmer e terminais auxiliares. No diagrama de referência, os condutores principais usam as cores preto, branco e vermelho; os fios de dimerização são violeta e cinza, e os auxiliares são laranja e marrom. Os fios principais têm seção de 1,5 mm² e 20 cm de comprimento; os condutores de dimmer e auxiliares têm seção de 1,0 mm² e também 20 cm. Confirme sempre o diagrama do relé antes de ligar, pois as funções dos terminais precisam corresponder ao modelo utilizado.
A base permite giro de 180° para posicionar o relé conforme a orientação da luminária e a furação do projeto. Antes de fixar, confira espaço livre para os condutores, alinhamento da base e assentamento dos parafusos. Evite tracionar ou dobrar os fios junto à saída do corpo e mantenha as conexões protegidas de bordas que possam danificar a isolação.
Para instalações expostas à chuva e poeira, inspecione a gaxeta e as superfícies de contato do relé sempre que houver manutenção. Resíduos, folgas ou danos podem comprometer a vedação do conjunto. Antes de substituir o relé, desenergize a instalação e confira se a nova peça mantém compatibilidade elétrica, mecânica e de proteção.
Ao especificar a base, considere a tensão do circuito, a corrente da carga, o uso de dimmer, o comprimento dos fios e o grau IP exigido. A seção de 7 fios permite funções adicionais, mas o projeto precisa prever um relé compatível e a ligação adequada. Em instalações padronizadas ou compras por lote, valide a aplicação antes de definir a quantidade para evitar incompatibilidade entre luminárias, relés e acessórios de vedação.
