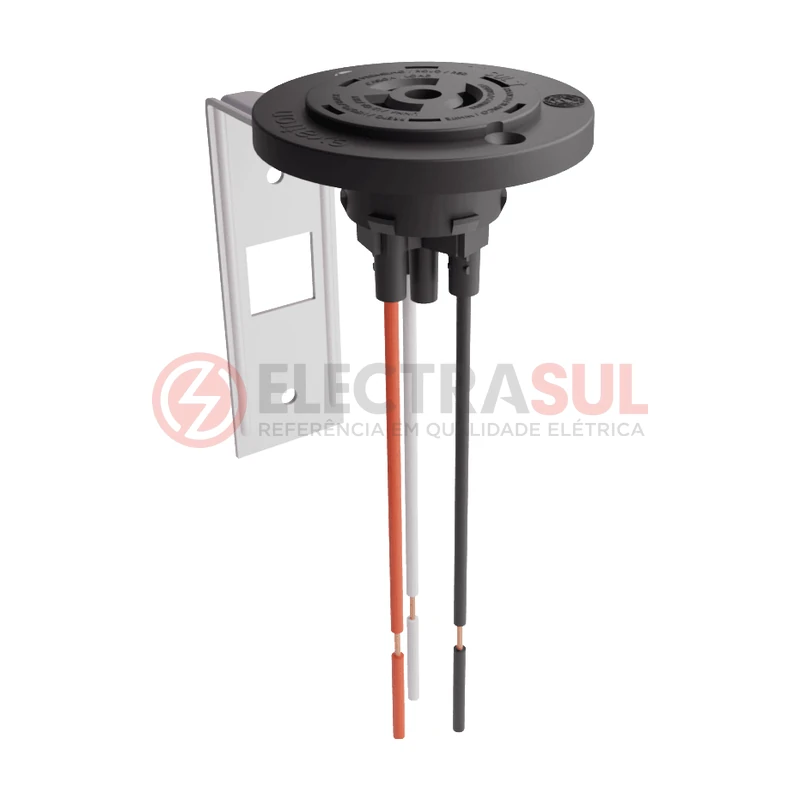

Base Fixa para Relé Fotoelétrico com Suporte Metálico

A base fixa para relé fotoelétrico é uma solução de montagem para controlar a iluminação externa por meio de sensor de luminosidade. Seu suporte metálico permite fixação em poste ou parede, enquanto a tomada conecta o relé à luminária por uma ligação de três fios.

Especificações técnicas

• Tensão: até 250 V AC, bivolt automático, 50/60 Hz
• Corrente nominal: 10 A
• Ligação: 3 fios — fase (preto), neutro ou segunda fase (branco) e carga (vermelho)
• Condutores: seção de 1,5 mm² e comprimento de 20 cm
• Estrutura: alça de aço 1020 zincada; tomada e soquete de poliamida (nylon) reforçada com fibra de vidro
• Terminais: latão estanhado
• Dimensões: 105 × 94 mm
• Proteção: IP33/IP65 com relé e vedação compatíveis
• Rigidez dielétrica: superior a 2.500 V
• Conformidade: NBR 5123; garantia de 1 ano

Aplicação

A tomada fixa faz a conexão entre alimentação, relé e carga de iluminação. É indicada para instalações em que o sensor precisa ficar preso a uma estrutura, sem necessidade de reposicionamento giratório. A marcação permanente identifica o sentido de encaixe e os terminais elétricos.

Benefícios do suporte metálico

A alça zincada oferece um ponto firme de fixação em estruturas compatíveis e contribui para manter o sensor alinhado durante o uso. As dimensões de 105 × 94 mm ajudam no planejamento do espaço em poste ou parede. A intercambiabilidade permite utilizar relés de outros fabricantes que atendam ao padrão previsto, facilitando a reposição em instalações existentes.

Compatibilidade e grau de proteção

Antes da instalação, confira o padrão de encaixe do relé e a tensão do circuito. A classificação IP33/IP65 é obtida em conjunto com relé fotoelétrico cuja gaxeta seja adequada; a proteção real depende também do posicionamento, do aperto e da vedação do ponto instalado.

Instalação e manutenção

• Desenergize o circuito antes de realizar as conexões.
• Fixe a alça em uma superfície firme e adequada ao conjunto.
• Conecte fase, neutro/segunda fase e carga conforme as marcações.
• Confirme o aperto dos terminais e a vedação entre relé e tomada.
• Faça inspeções periódicas, especialmente após exposição a vibração, chuva ou manutenção da luminária.

Uma tomada fixa para relé fotoelétrico adequada ajuda a organizar a instalação e facilita futuras substituições do sensor. Consulte a equipe da Electrasul Atacadista para confirmar encaixe, tensão e grau de proteção indicado para sua aplicação.
